北京城市副中心东夏园综合交通枢纽工程位于北京市通州区，其屋面排水方式采用的是虹吸排水。智慧雨通过本文向大家介绍汽车站虹吸排水设计。

东夏园综合交通枢纽位于通济路与运河东大街交叉口东北处，地处副中心行政办公区与中国人民大学通州校区之间，紧邻地铁6号线东夏园站，地上3层、局部6层，地下2层。

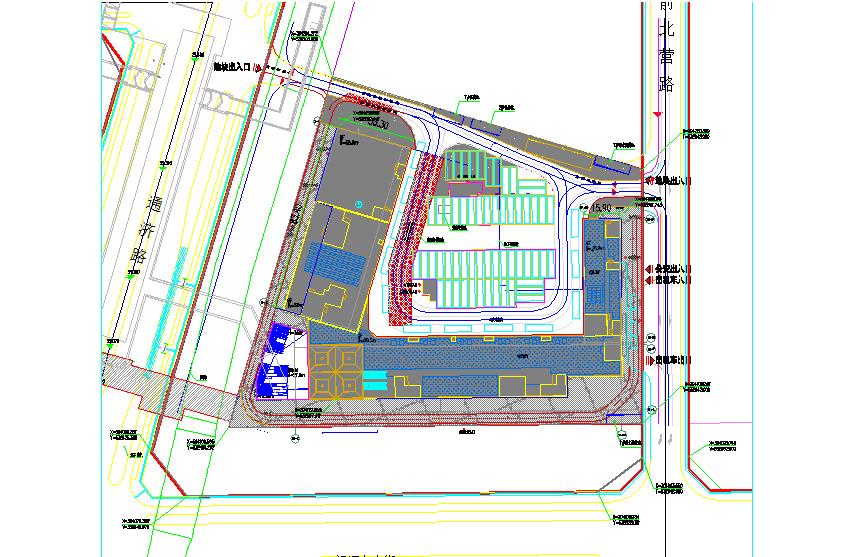

北京城市副中心东夏园综合交通枢纽平面布置图

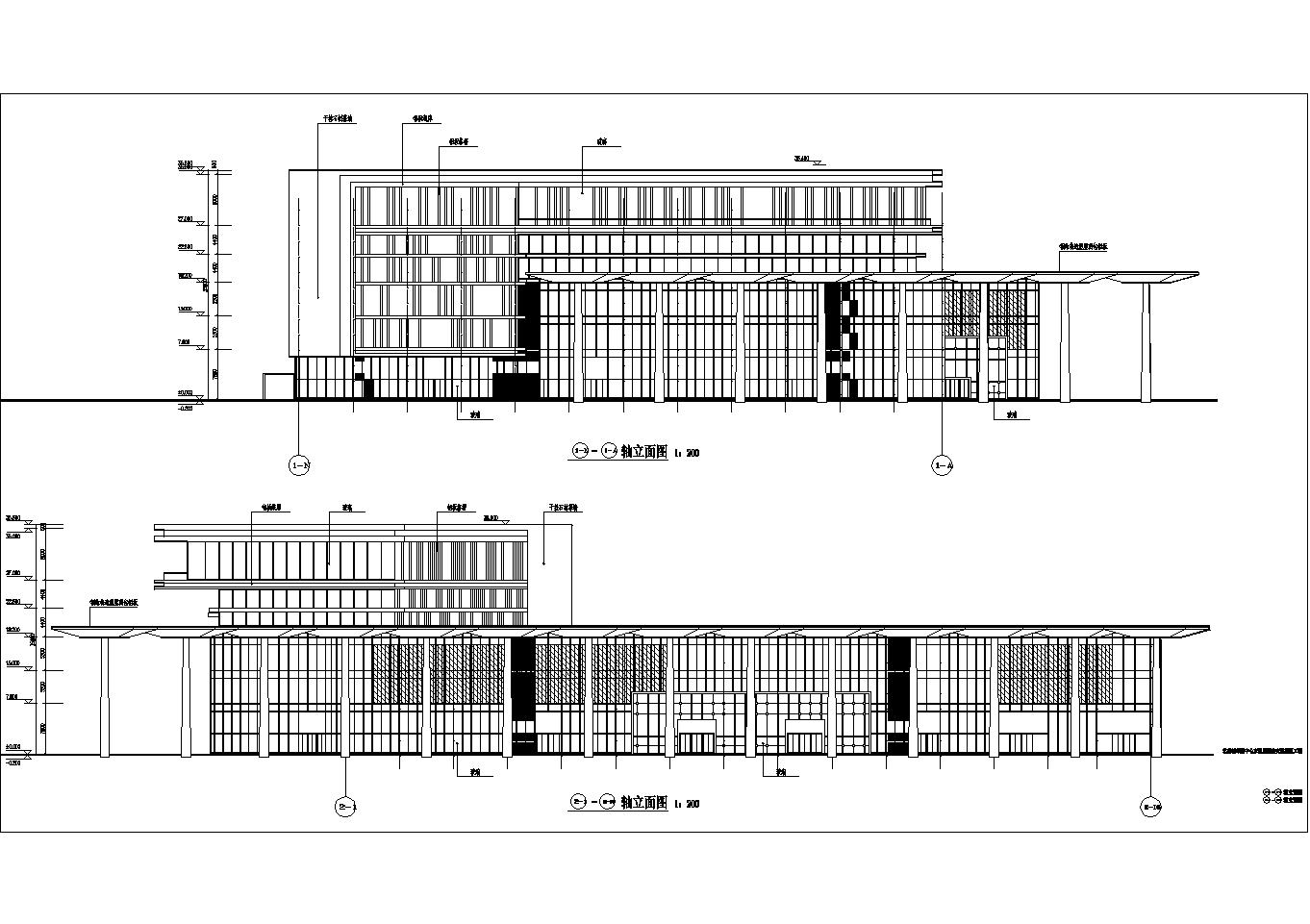

北京城市副中心东夏园综合交通枢纽工程立面图

虹吸排水系统设计重现期10年及相应的5min暴雨强度q5北京地区。

虹吸排水设计重现期P＝10年 q5＝5.435L/s.100m2

溢流口设计重现期P＝50年 q5＝7.378L/s.100m2

工程汇水面积合计约7800平方米，设置6套虹吸排水系统，选用TY75型虹吸雨水斗8只，选用TY90型虹吸雨水斗7只，选用TY110型虹吸雨水斗6只。

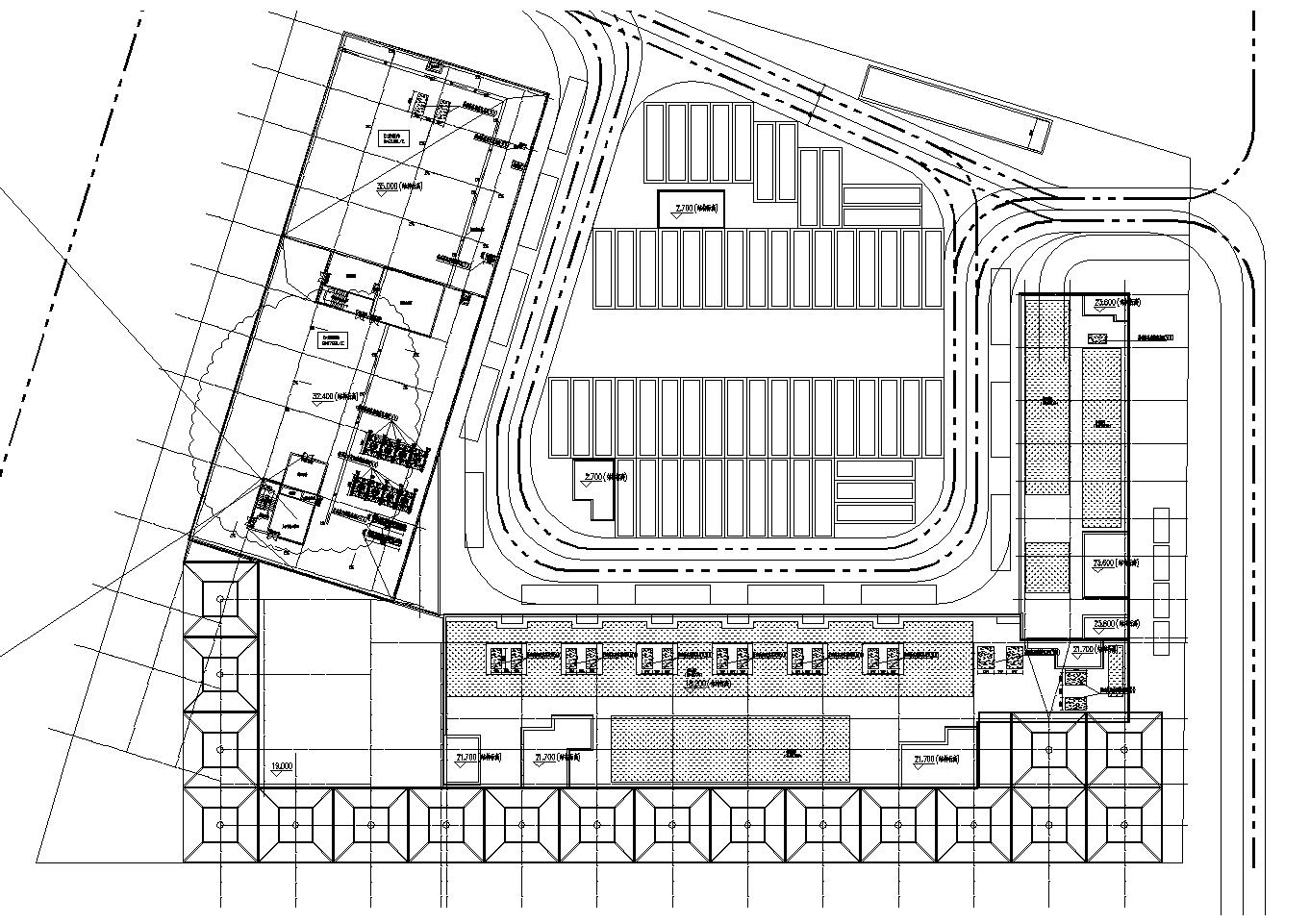

屋顶层平面图

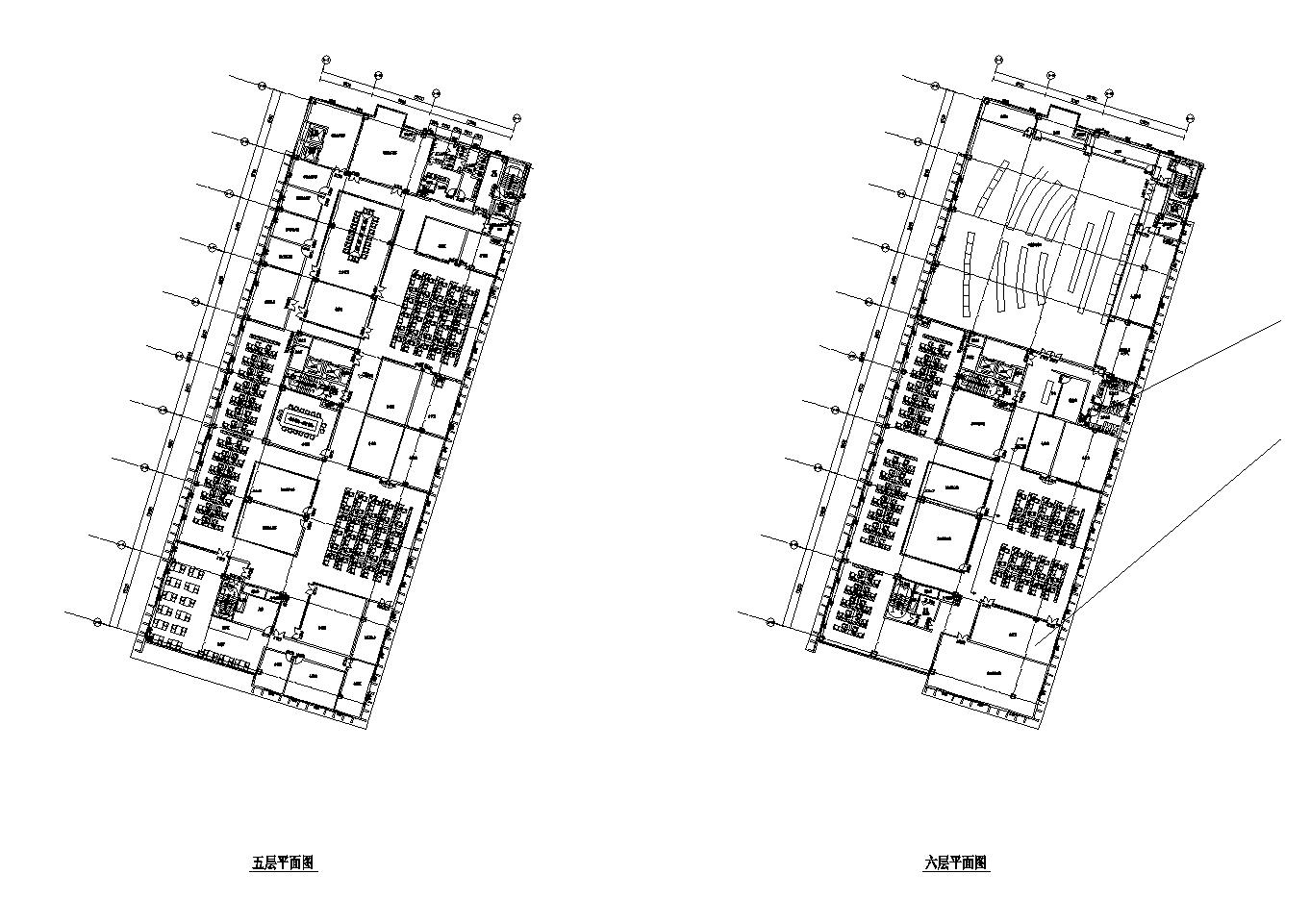

五层、六层平面图

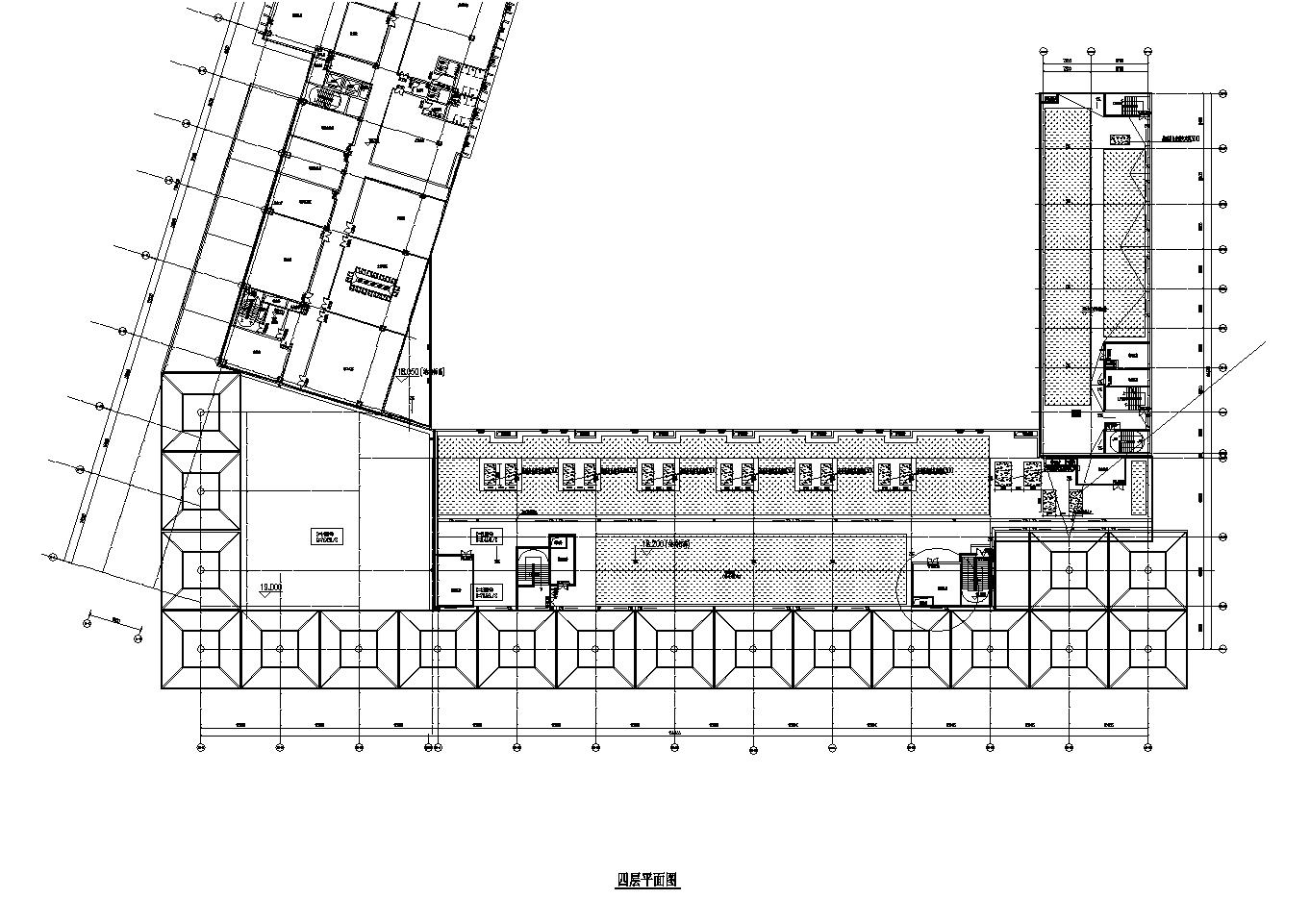

四层平面图

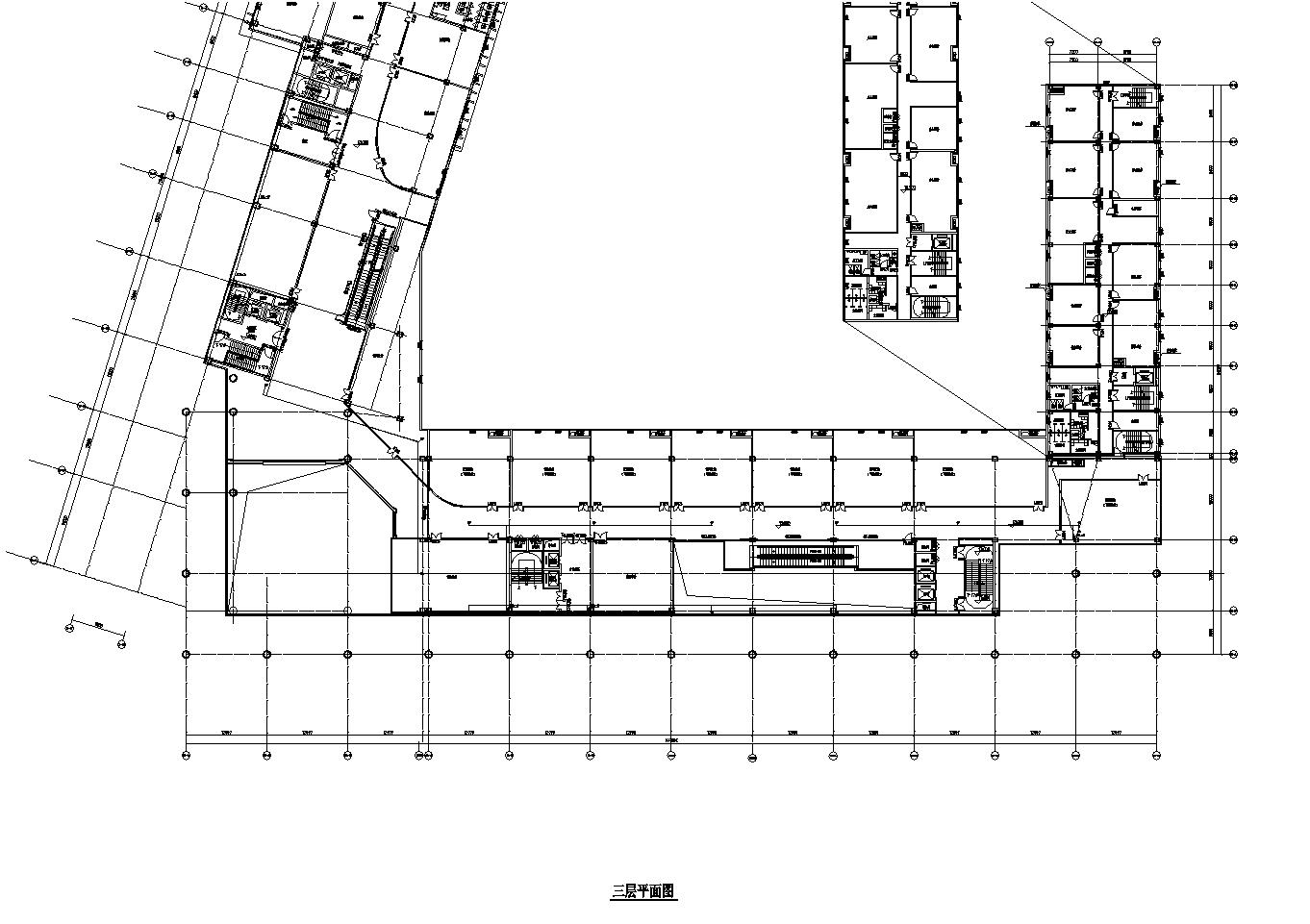

三层平面图

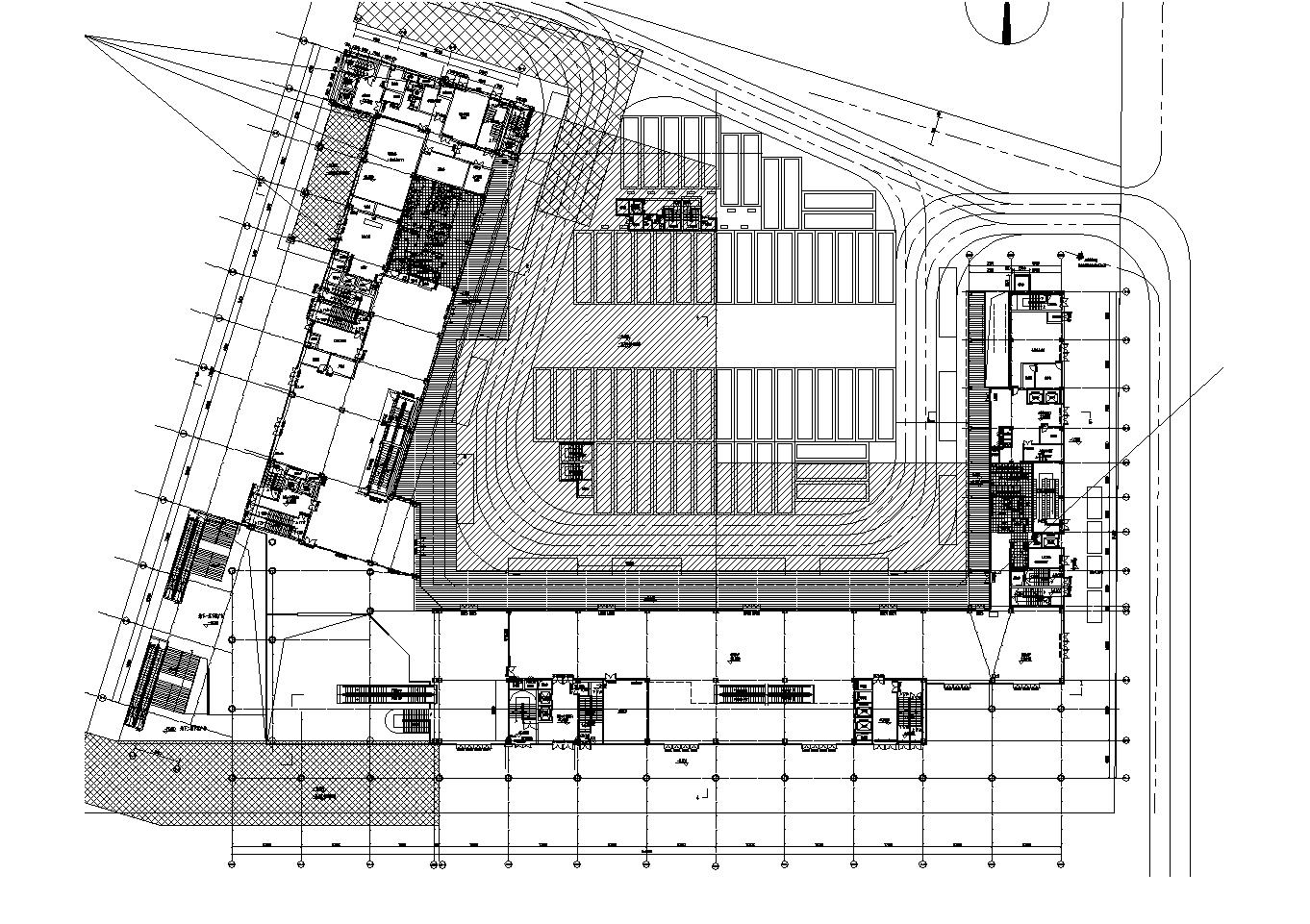

一层平面图

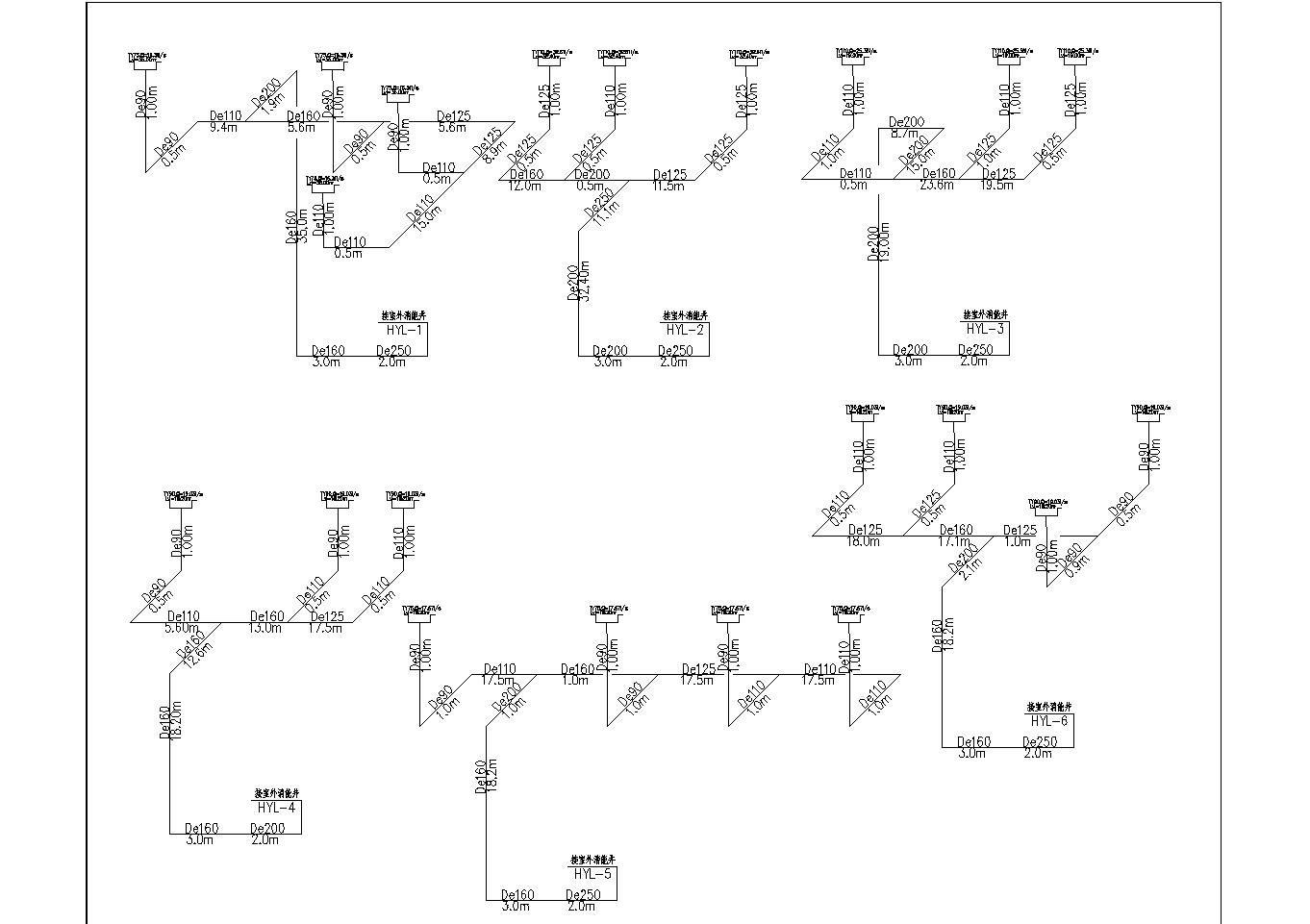

虹吸排水系统图
