虹吸雨水斗

斗前水深:TY90:55mm,排量25l/s;TY75:55mm,排量18l/s;TY63: 55mm,排量12l/s.

耐腐蚀性能好:304不锈钢底盘,表面烤漆处理。

抗冲击作用强:承载100KG,1min静载500G,1m落下雨水斗无任何裂缝,损坏或者变形。

易维护:只需定时清理雨水斗周围的杂物即可。

寿命高:管用50年,卸载变形量仅仅是0.3mm。

全国热线

13338802515

产品简介 / Introduction

虹吸雨水斗·4大优势four advantage

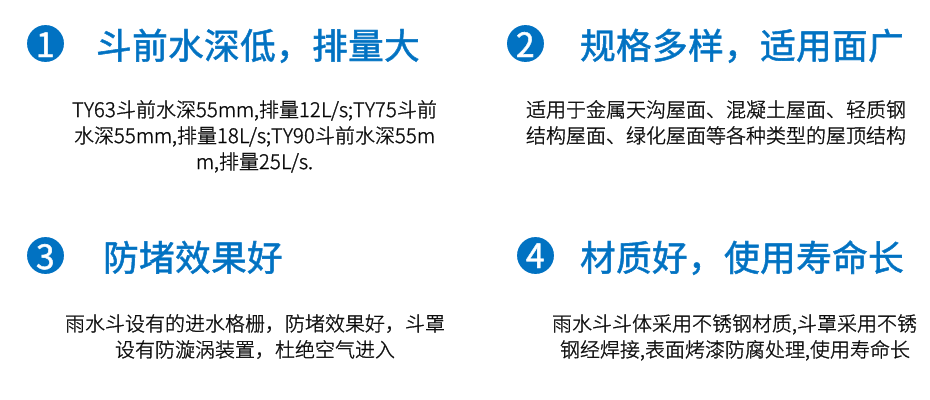

  • 斗前水深低,排量大

    TY63斗前水深55mm,排量12L/s;TY75斗前水深55mm,排量18L/s;TY90斗前水深55mm,排量25L/s.

  • 规格多样,适用面广

    适用于金属天沟屋面、混凝土屋面、轻质钢结构屋面、绿化屋面等各种类型的屋顶结构

  • 防堵效果好

    雨水斗设有的进水格栅,防堵效果好,斗罩设有防漩涡装置,杜绝空气进入

  • 材质好,使用寿命长

    雨水斗斗体采用不锈钢材质,斗罩采用不锈钢经焊接,表面烤漆防腐处理,使用寿命长

虹吸雨水斗材质说明

Material description

虹吸雨水斗材质说明

材质说明

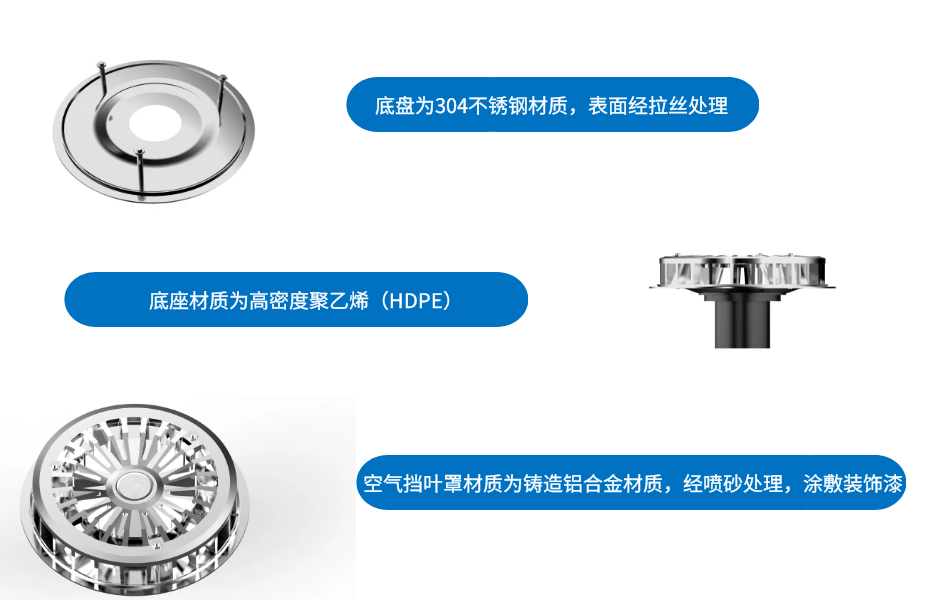

智慧雨TY虹吸雨水斗,主要由: 雨水斗空气挡叶罩   不锈钢底盘   HDPE底座  三部分组成。

雨水斗空气挡叶罩材质为铸造铝合金材质,经喷砂处理,涂敷装饰漆,具有良好的抗拉,抗压,防渗,耐高温,防腐蚀等性能。

雨水斗底盘为全不锈钢材质,表面经拉丝处理。底座材质为高密度聚乙烯(HDPE)。雨水斗在装配后成承受100Kg,1min的静载试验和0.5Kg,1m的自由落体冲击试验,试验后均不发生裂缝,损坏或明显变形。底盘和夹圈的焊缝在10Kpa压力下无渗漏。



虹吸雨水斗分解图

分解说明

1、固定螺套  2、空气挡叶罩  3、不锈钢压盖  4、不锈钢底盘  5、密封垫圈  6、HDPE底座  7、固定圈  8、M6螺母


性能说明

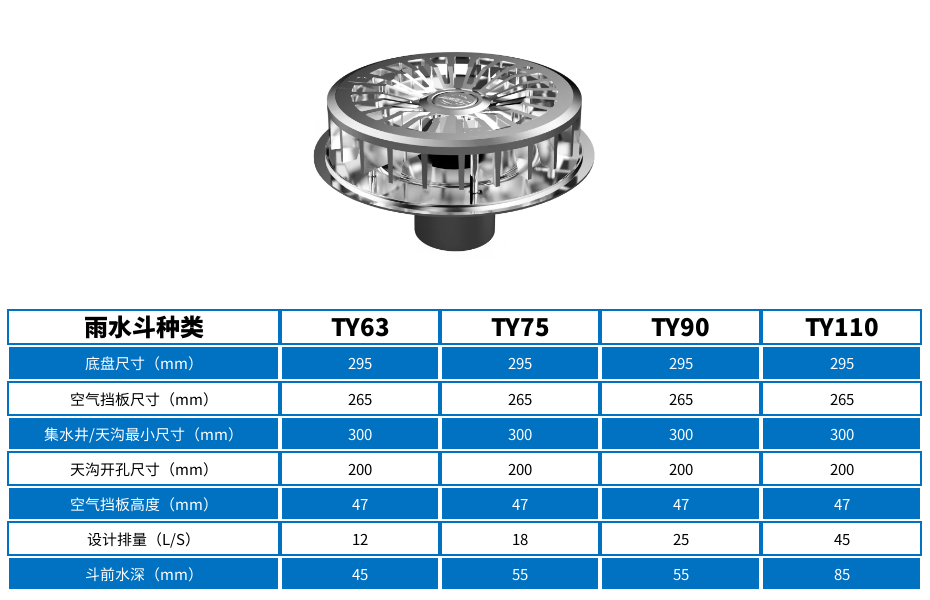

虹吸雨水斗技术参数

雨水斗种类 TY63 TY75 TY90 TY110
底盘尺寸(mm) 295 295 295 295
空气挡板尺寸(mm) 265 265 265 265
集水井/天沟最小尺寸(mm) 300 300 300 300
天沟开孔尺寸(mm) 200 200 200 200
空气挡板高度(mm) 47 47 47 47
设计排量(L/S) 12 18 25 45
斗前水深(mm) 45 55 55 85

设计排量是以落水管高度为3米条件下测试所得

虹吸雨水斗安装说明

Installation instructions

(1)不锈钢天沟雨水斗安装

按设计要求在天沟指定位置开出底盘放置孔。

雨水斗底盘和不锈钢天沟底面采用氩弧焊焊接,保证焊缝光滑无裂缝,夹渣,焊缝高出底盘平面不大于1mm。

底盘焊接完成后,应及时用固定螺套把空气挡叶罩固定在雨水斗底盘上。


虹吸雨水斗安装说明

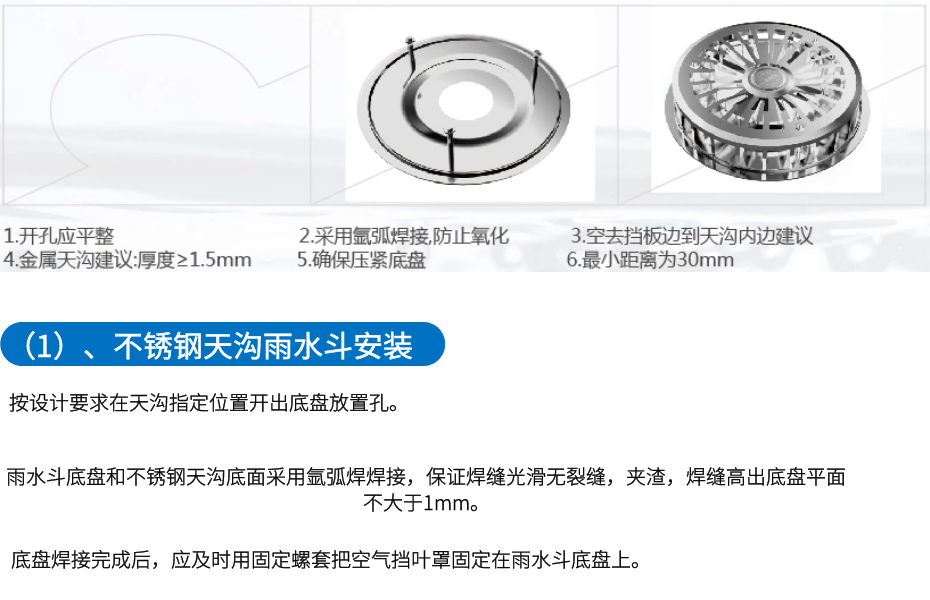

1、开孔应平整                                   2、采用氩弧焊接,防止氧化                     3、空去挡板边到天沟内边建议

4、金属天沟建议:厚度≥1.5mm        5、确保压紧底盘              6、最小距离为30mm

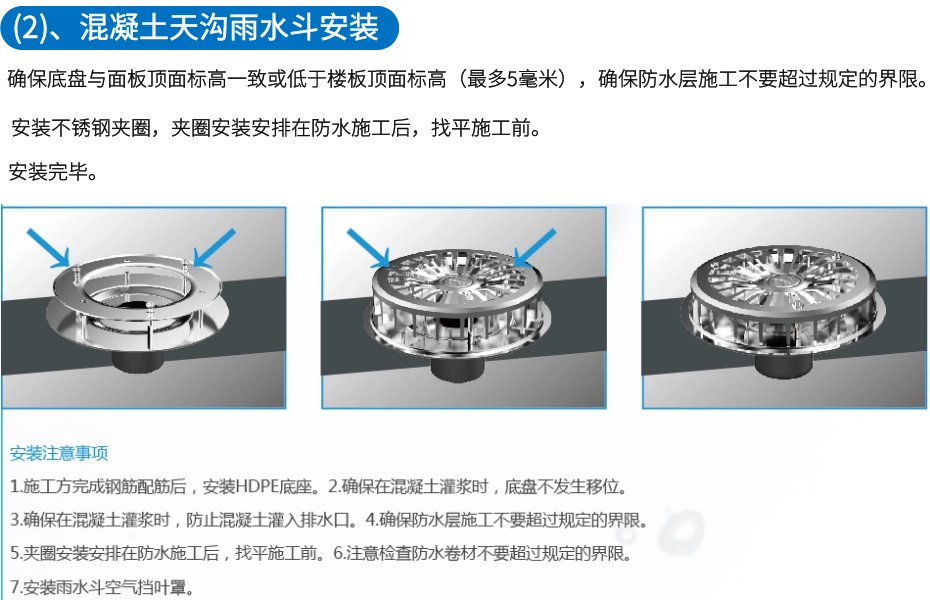

(2)混凝土天沟雨水斗安装

1、确保底盘与面板顶面标高一致或低于楼板顶面标高(最多5毫米),确保防水层施工不要超过规定的界限。

2、安装不锈钢夹圈,夹圈安装安排在防水施工后,找平施工前。

3、安装完毕。


虹吸雨水斗安装说明

安装注意事项

1、施工方完成钢筋配筋后,安装HDPE底座。2,确保在混凝土灌浆时,底盘不发生移位。

3、确保在混凝土灌浆时,防止混凝土灌入排水口。4、确保防水层施工不要超过规定的界限。

5、夹圈安装安排在防水施工后,找平施工前。6、主要检查防水卷材不要超过规定的界限。

7、安装雨水斗空气挡叶罩。


虹吸雨水斗安装图释


虹吸雨水斗安装图释



虹吸雨水斗安装图释


TY虹吸雨水斗的维护

正常使用,雨水斗没有损坏的可能,但杂物却可能堵塞雨水斗的进水口。所以有必要定期检查和清理雨水斗四周的杂物。


虹吸雨水斗·品质保证

虹吸雨水斗正品保证

全新国外聚乙烯原料制成底座,从源头保证质量

304不锈钢底盘,支持现场查验

挡叶罩采用不锈钢焊接,不渗漏


虹吸雨水斗生产实力

17年行业生产经验,2万平方生产地

20名技术人员,自主研发、设计和生产,品质保障

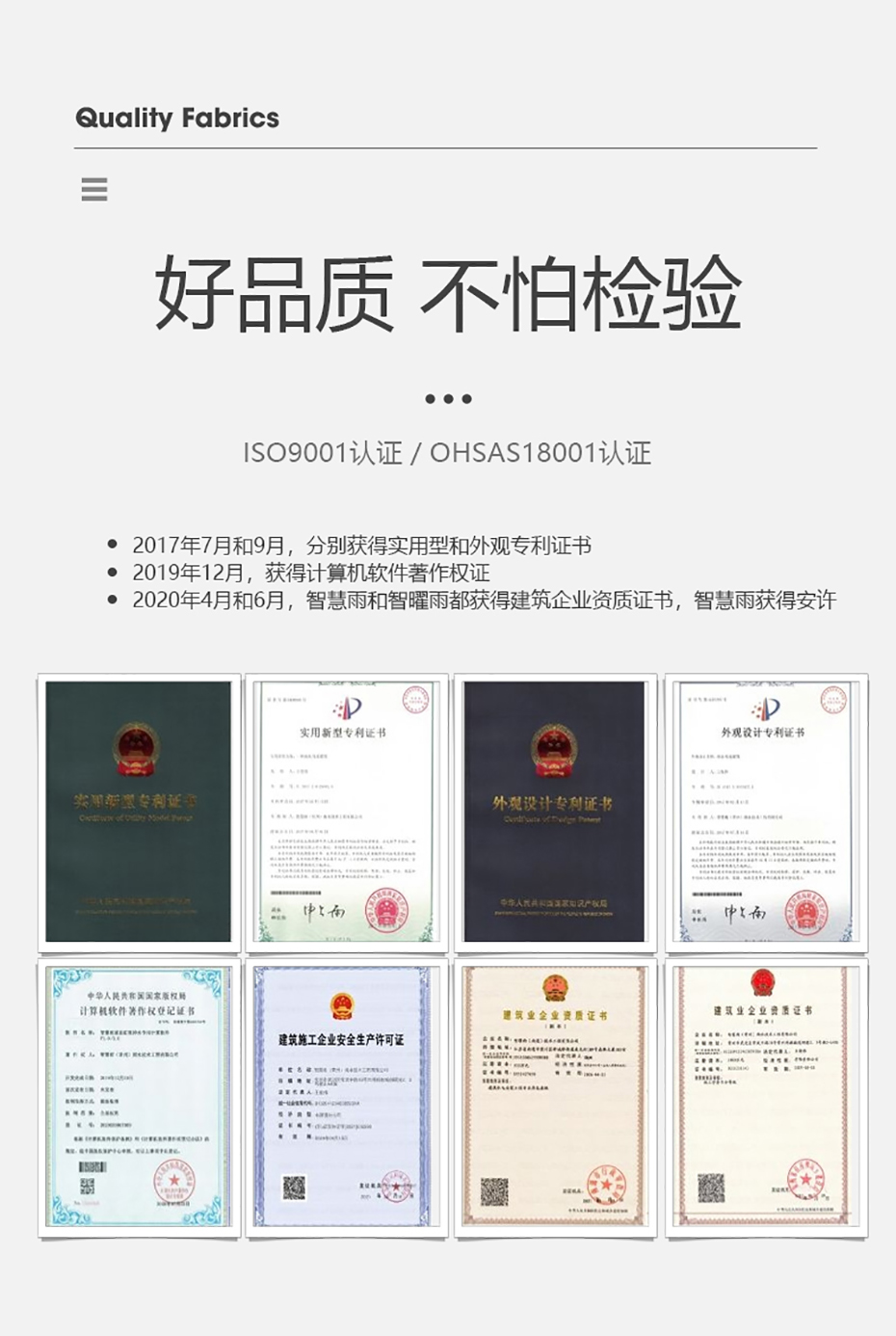

虹吸雨水斗相关证书

斗前水深低,排量大
虹吸雨水斗实用型证书

虹吸雨水斗实用型证书

虹吸雨水斗外观专利证书

虹吸雨水斗商标注册证

虹吸雨水斗外观专利证书

虹吸雨水斗检验报告

虹吸雨水斗检验报告

虹吸雨水斗检验报告

质量管理体系证书
斗前水深低,排量大

环境管理体系证书


承诺给客户的服务

智慧雨承诺服务


他们选择了智慧雨

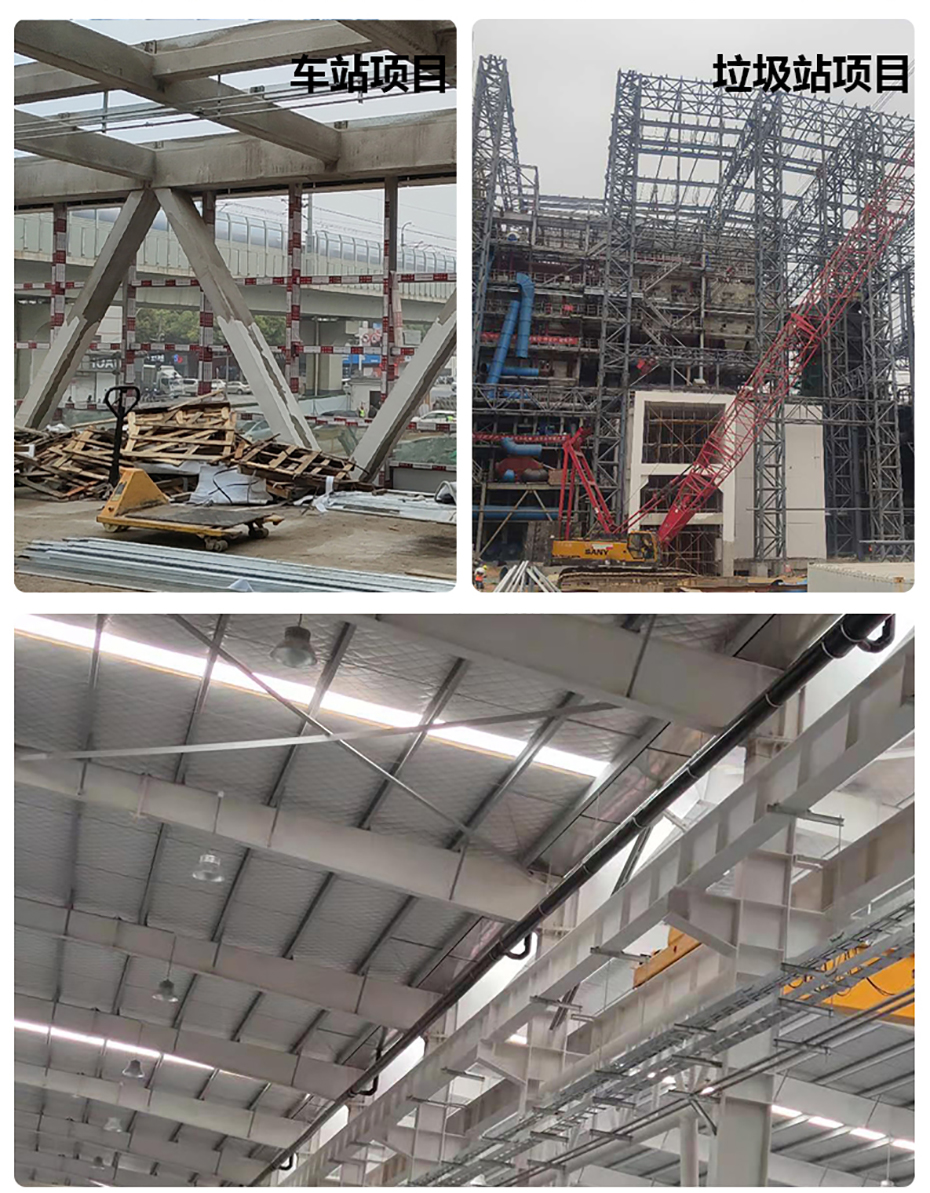

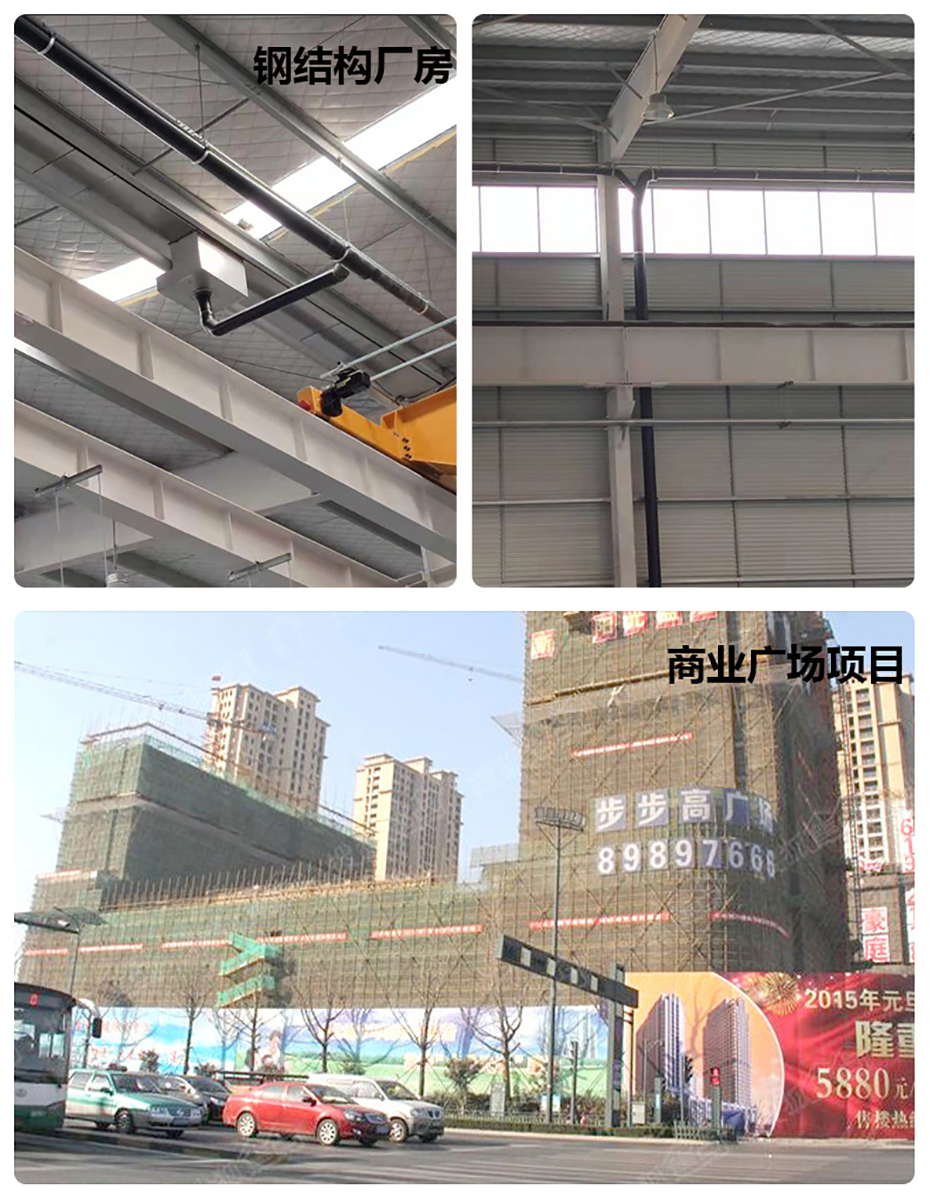

智慧雨安装有关案例

智慧雨相关的案例

联系方式 contact us
华宝客服

智慧雨(常州)雨水技术工程有限公司

全国免费服务热线:13338802515公司地址:江苏省常州市武进区洛阳镇创新路10号 电话:0519-88790559 邮箱:2487125320@qq.com
热品推荐 / Hot product
虹吸排水系统

虹吸排水

一手货源:17年实力生产厂家供货,2万平方生产地,5条生产线,规格全,库存足。整体方案设计:3.0版雨水计算软件,800+实用案例,1V1定制设计,排水无忧。自有团队施工:具有5S施工管理,15项施工流程,10项验收标准,超50项施工细节。全国售后有保障:24小时在线电话,24小时维修响应,全国126个服务网点。
虹吸雨水斗

虹吸雨水斗

斗前水深:TY90:55mm,排量25l/s;TY75:55mm,排量18l/s;TY63:55mm,排量12l/s.耐腐蚀性能好:304不锈钢底盘,表面烤漆处理。抗冲击作用强:承载100KG,1min静载500G,1m落下雨水斗无任何裂缝,损坏或者变形。易维护:只需定时清理雨水斗周围的杂物即可。寿命高:管用50年,卸载变形量仅仅是0.3mm。
虹吸排水管

虹吸排水管

全新料生产,管用50年,接头强度高于本体杜绝漏水。产品热胀冷缩率(110°测试)小于3%。产品环刚度(SR)大于4KN/㎡。静液压强度试验(80℃,165h,环应力4.6MPA)不破裂,不渗漏。熔体流动速率MFR(190℃5kg)/(g/10min):0.36并原料颗粒仅相差0.11。负压试验(23℃,1h,-0.09Mpa)真空压力变化小于0.005Mpa。氧化诱导时间OIT(200℃)/min:标准要求大于20,产品实测62.9。
智慧雨(常州)雨水技术工程有限公司 0519-88790559

备案号:苏ICP备17019722号-1
智慧雨(常州)雨水技术工程有限公司 版权所有                               技术支持:牛商网

联系方式

  • 电 话:13338802515
  • E-Mail:2487125320@qq.com
  • Q Q:2487125320
  • 地 址:江苏省常州市武进区洛阳镇创新路10号

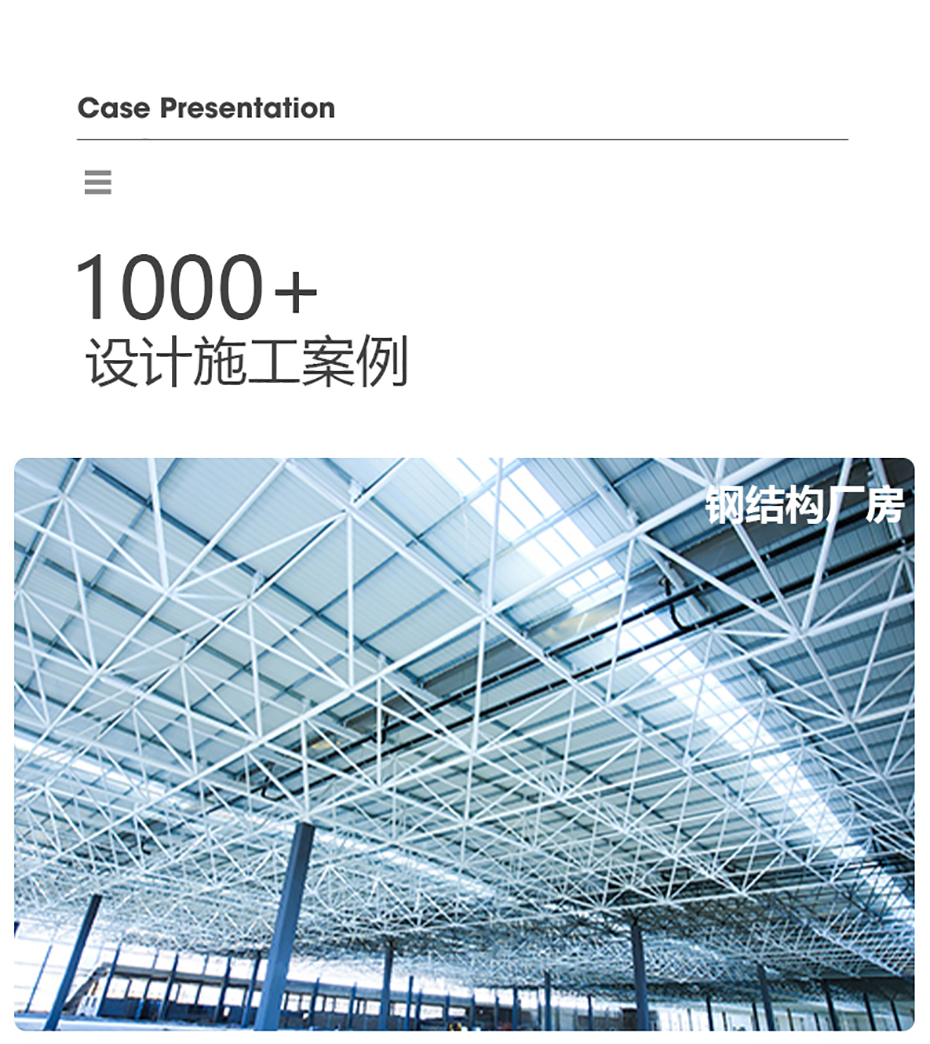

工程案例
