地铁站虹吸排水设计-[智慧雨]不锈钢虹吸管,美观,坚固,耐用

返回列表 来源: 发布日期: 2019.07.26

地铁站虹吸排水设计怎么做?本文以上海地铁10号线二期双江路站、高桥西站为例,系统讲解地铁站虹吸排水设计方法。本案例中使用的虹吸管道为304不锈钢材质。

在2019年上海市的重要项目中,上海轨道交通10号线二期成为一个轨道交通的在建项目之一。上海轨道交通10号线二期工程是从目前的终点站新江湾城站,到浦东的基隆路站,线路在黄浦江以西有一个站点,在黄浦江以东有5个站点。对于上海轨道交通10号线二期来说,虽然只有6个站点,而且5个是高架站,但是其建设的难度并不小。其中双江路站、高桥西站就是其中高架站点之一。如下图。

地铁站虹吸排水设计

项目设计参数:暴雨重现期按上海地区, p=50年 q =8.05 L/s100㎡,虹吸系统汇水面积约为8122m2,共采用16套系统,36个YP-90雨水斗。

以下是2个地铁站虹吸排水设计图纸。

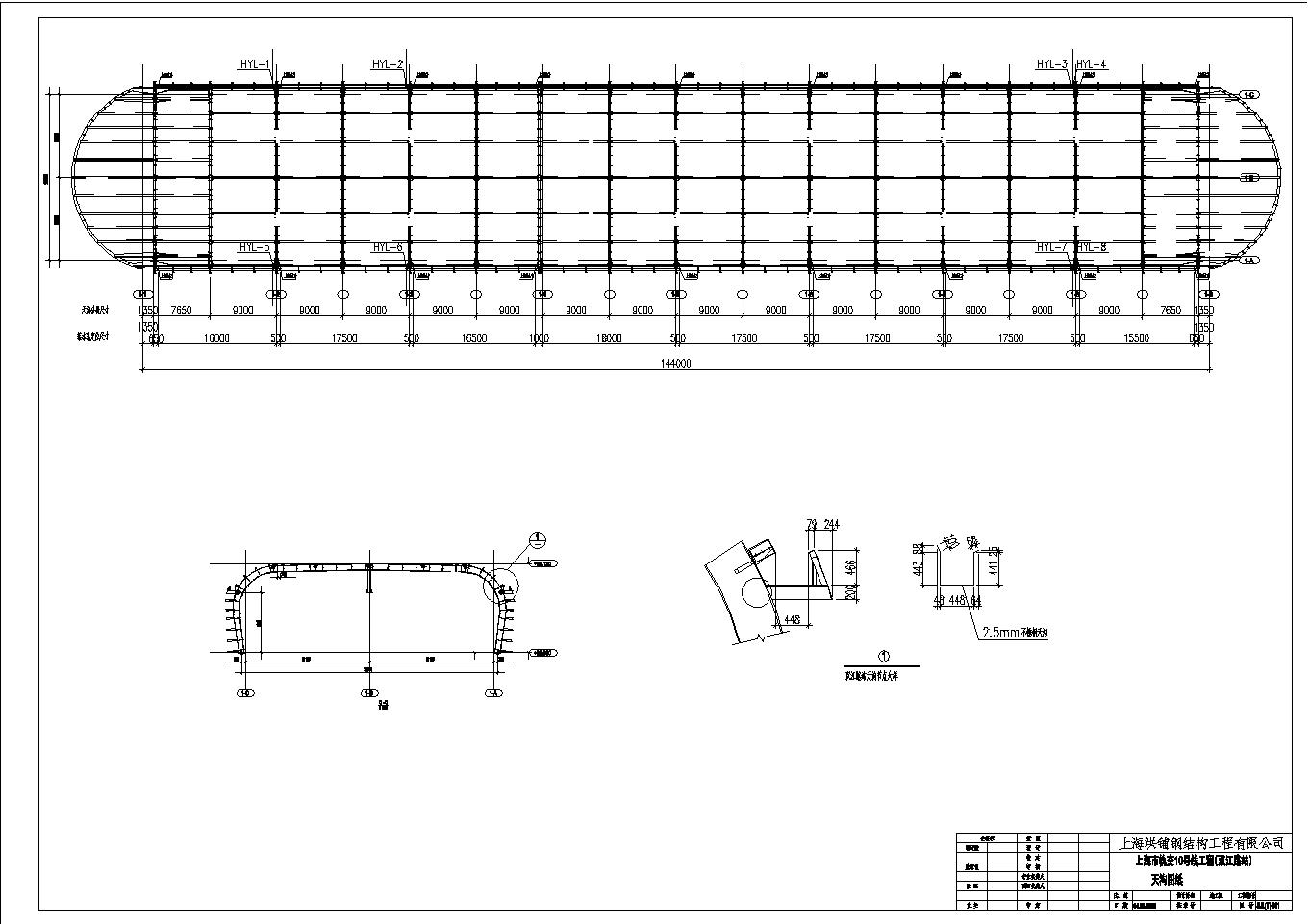

地铁站虹吸排水高桥西站

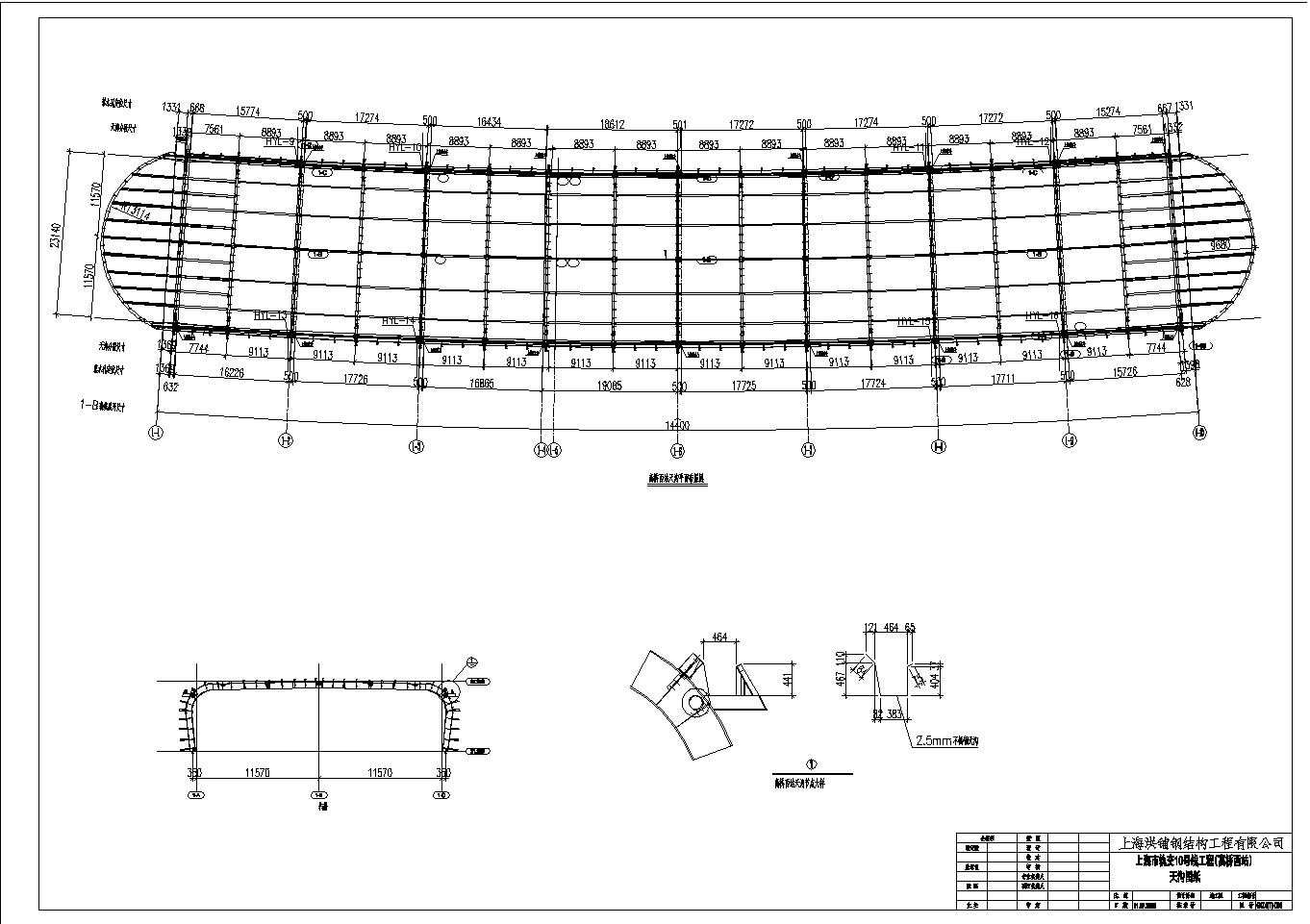

地铁站虹吸排水双江路站

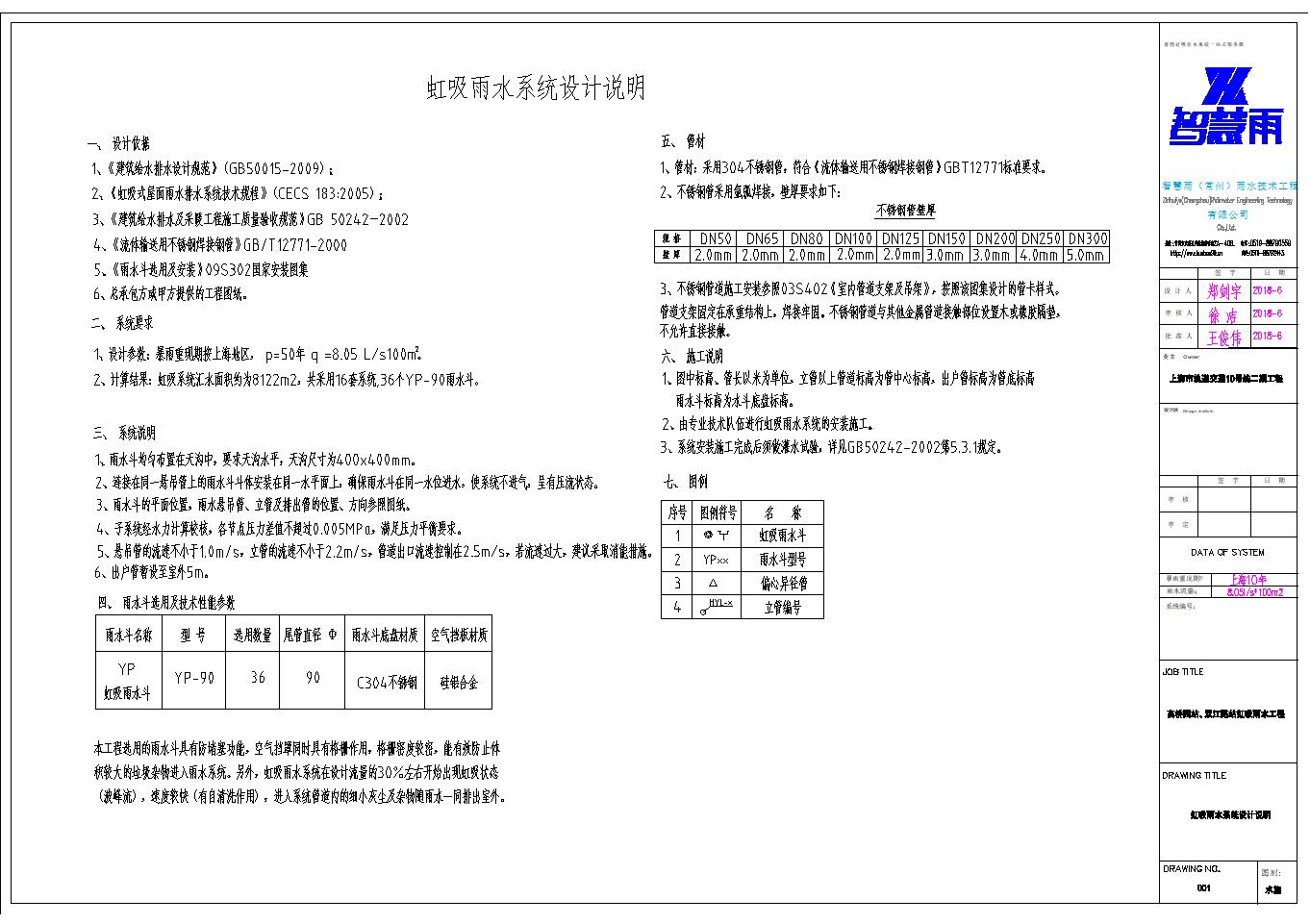

地铁站虹吸排水设计说明

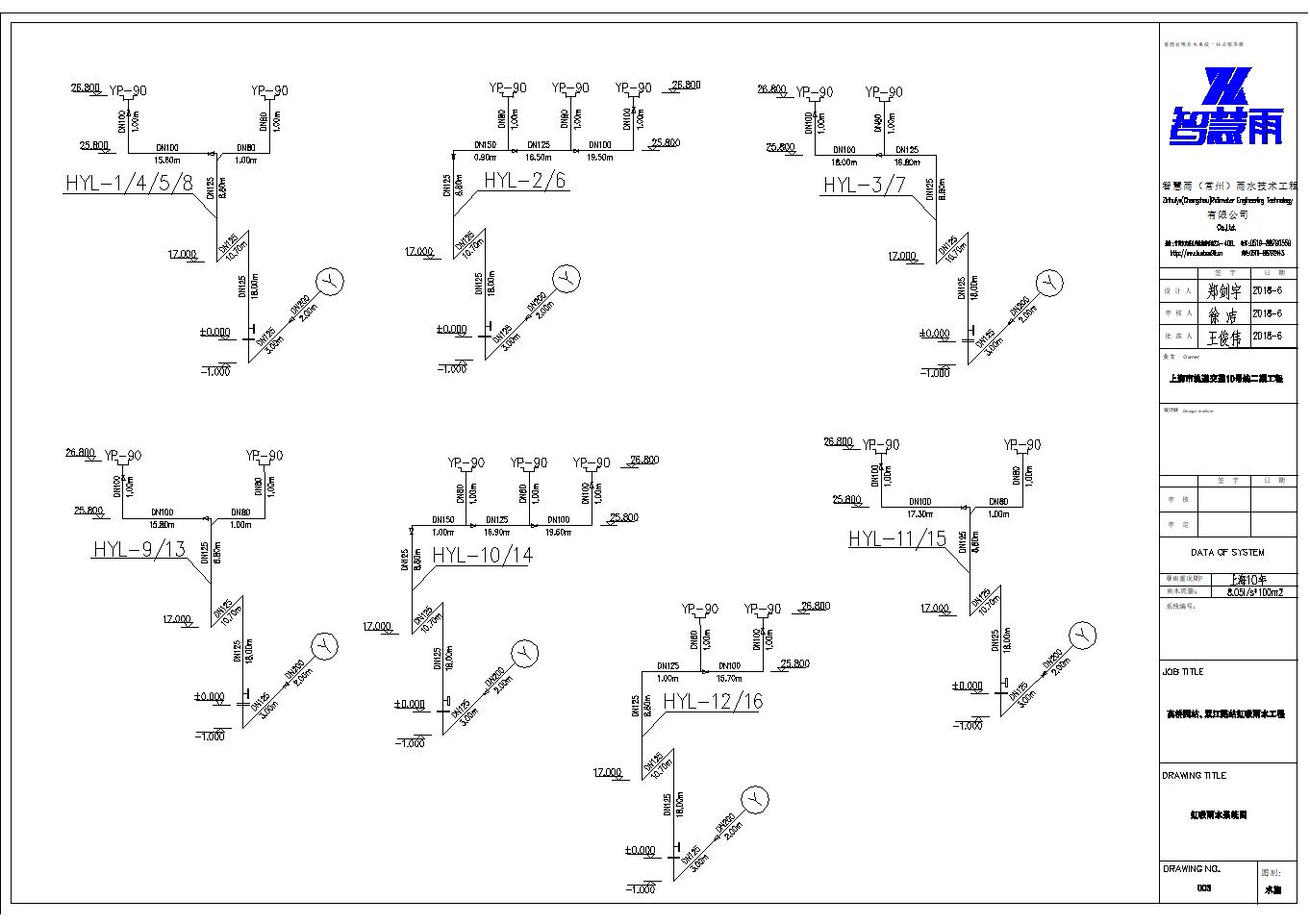

地铁站虹吸排水系统图

这两个高架站点考虑到后期装修美观等方面的因素,虹吸排水管道选用的是304不锈钢管道,不锈钢管作为虹吸排水管道的好处有:1.管道较为美观,能够和车站整体风格融为一体;2.不锈钢管道耐腐蚀,较普通铸铁管道、镀锌管道寿命长;3.不锈钢管道遇冷热较HDPE管道不易发生形变、弯曲等等。

本项目虹吸排水工程由智慧雨(常州)雨水技术工程有限公司承建,于2018年6月开工,2018年底工程竣工交付。智慧雨以优质的产品与服务为上海地铁的安全平稳运行保驾护航。

  智慧雨  公司是经营屋面虹吸排水系统的,我公司不仅设计、安装还生产虹吸排水系统的产品,我们公司虹吸雨水斗采用304不锈钢材质,具有耐腐蚀、耐高温、使用寿命长等优点;虹吸管道及其配件,采用HDPE材质,质量得到合作单位的一致好评;如想进一步了解,可拨打我公司电话:13338802515。
