屋面虹吸排水设计在襄阳吾悦广场屋面排水中的应用-智慧雨虹吸排水

返回列表 来源: 发布日期: 2019.05.31

本文主要介绍屋面虹吸排水设计在襄阳吾悦广场屋面排水中的应用,对商业综合体的屋面排水设计有指导意义, 虹吸雨水斗如何布置,排水管线如何排布都有部分说明。此项目 虹吸排水初始方案由智慧雨(常州)雨水技术工程有限公司提供 虹吸排水初始方案,感谢新城集团旗下筑森建筑设计院提供技术指导。

襄阳新城吾悦广场

襄阳吾悦广场是新城集团在湖北又一次有力布局,项目总建筑面积超67万方,位于长虹路与邓城大道交汇处。商业综合体地上六层,地下两层,东西宽近200米,平均纵深达百米商业MALL部分将配备跨层电梯,规划引入快时尚,IMAX等。规划地下停车位达2200多个。10万方超大型购物中心!

襄阳吾悦广场屋面总汇水面积约18000平方米,共设置了5条排水沟,其中影院屋面2条,泳池屋面1条,裙房大屋面2条。如下图。

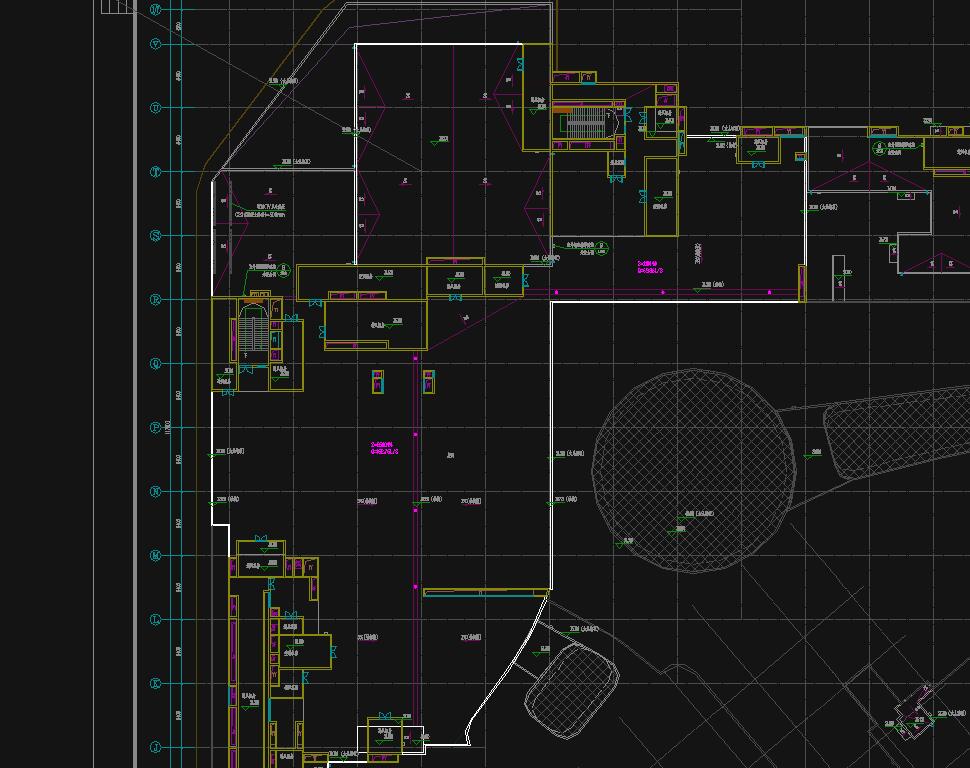

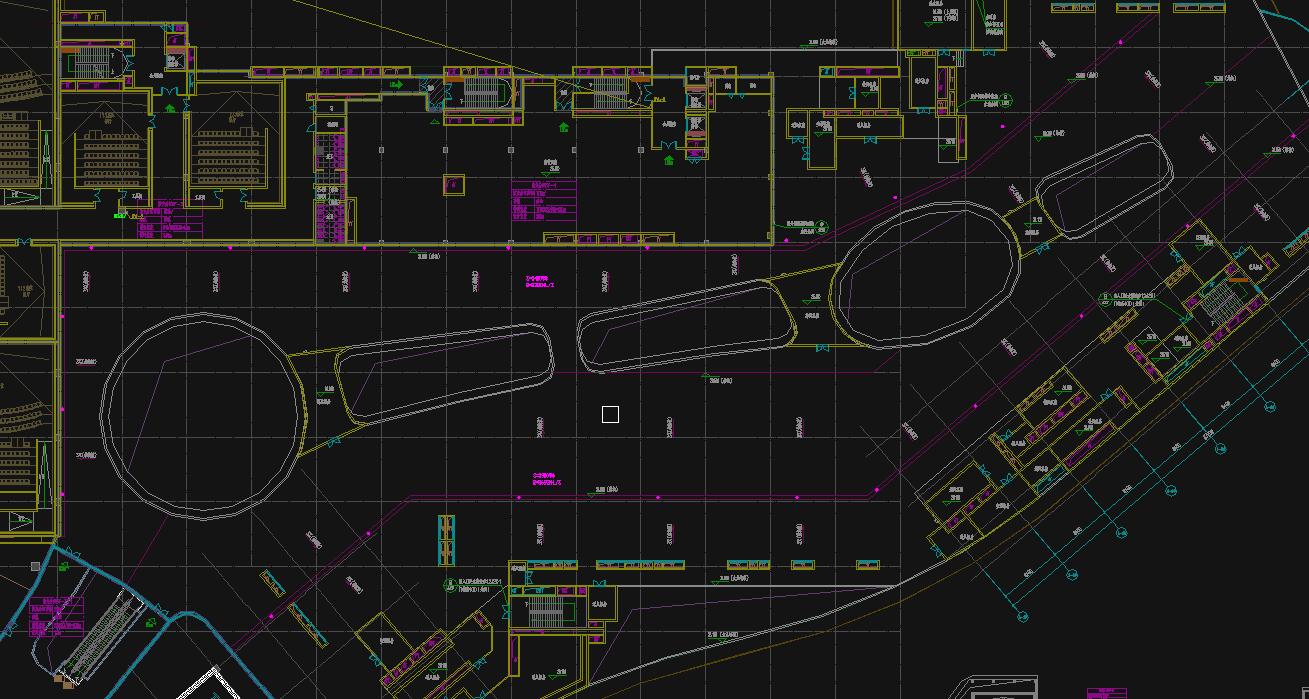

襄阳吾悦影厅屋面排水沟

襄阳吾悦影厅屋面排水沟

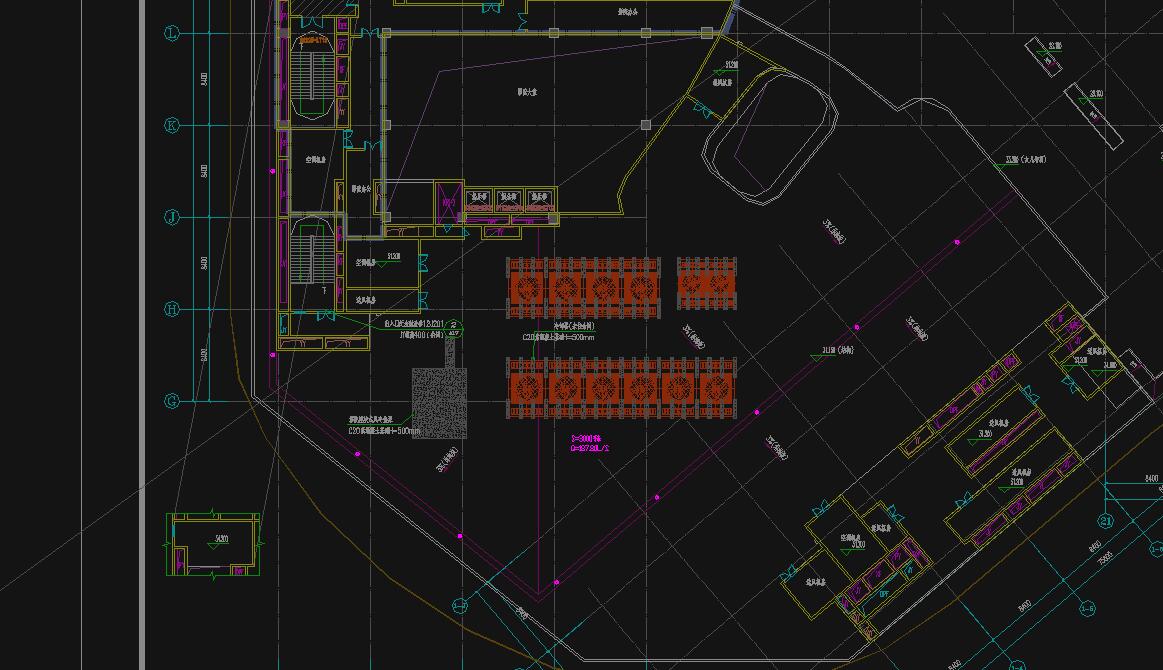

襄阳吾悦泳池屋面排水沟

襄阳吾悦泳池屋面排水沟

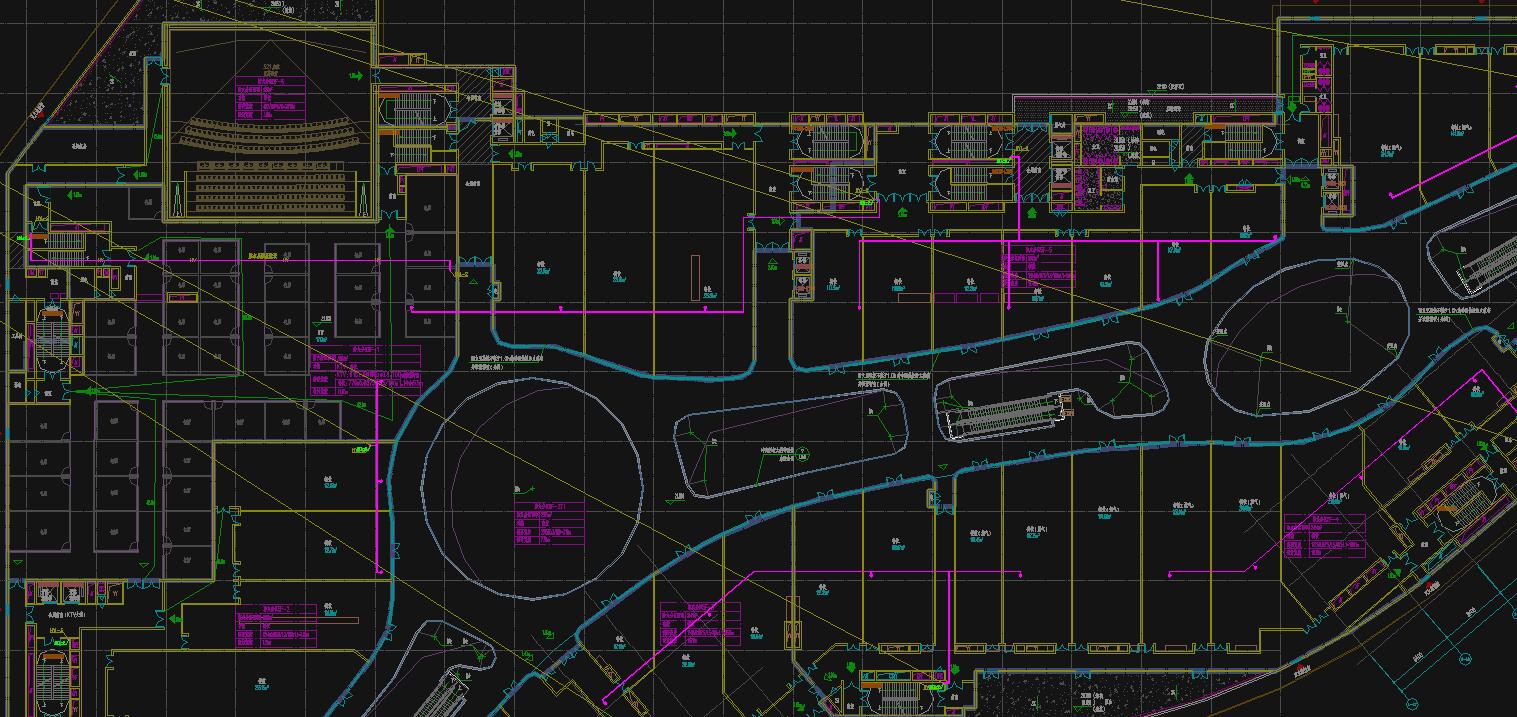

襄阳吾悦裙房屋面排水沟

襄阳吾悦裙房屋面排水沟

根据屋面汇水情况,计算各汇水区域的面积及雨水流量。虹吸排水系统设计参数按襄阳地区50年重现期暴雨强度6.26l/s*100m2设计。按此计算,此项目总雨水流量约为1126.8L/s。

接下来在排水沟内布置虹吸雨水斗。布置虹吸雨水斗有以下几个注意事项(参照虹吸式屋面雨水排水系统技术规程CECS183:2015):首先每个汇水区域设置的虹吸雨水斗数量不能少于2个,其次虹吸雨水斗间距最大距离不能超过20米,如果区域内雨水量很大,虹吸雨水斗宜加密布置。

根据其屋面实际情况,此项目设置10套虹吸排水系统。虹吸排水系统连接雨水斗时要注意以下几点:首先同一个系统宜连接同一汇水区域内的雨水斗,其次同一系统中的虹吸雨水斗安装标高务必保证在同一高度,最后每一个虹吸排水系统务必使用独立的排水立管和排出管。

虹吸排水管线平面图

虹吸排水管线平面图

在商业综合体项目中,虹吸雨水斗布置、虹吸排水管线走向有一些特殊要求,如:

1.虹吸雨水斗不能布置在影厅内、高低压配电间内以及尽量避免布置在各类机房、管井内;

2.虹吸管线走向禁止穿影厅、高低压配电间,避免穿过各类机房,管井以及商业中庭,大型走廊等区域;

3.虹吸排水横管管线及立管管线布置要充分考虑其他管线的布置,如消防、喷淋、暖通、通风等,需要与设计单位充分沟通。

等等。

当一切前期都准备就绪,交由设计单位审核没有问题后,接下就要完成虹吸排水系统系统图的绘制,系统图绘制过程中有一项需要特别关注,就是每个系统的排出管口径的大小。因为大部分商业综合体排出管都会经由地下室出户,出户需要提前预置出墙防水套管,出户管道的口径直接决定防水套管的大小,所有虹吸排水设计单位对各系统的排出管口径一定要仔细计算,准确标注出来。

关于虹吸排水设计单位

智慧雨(常州)雨水技术工程有限公司是一家专注于建筑水节能技术的研发、制造、销售等为主的科技类公司。主营产品为:   屋面虹吸式雨水排放系统        。智慧雨任用建筑师、给排水工程师以及建筑结构的专才,通过对建筑的深入理解及远见,有机地将排水工程与建筑、结构、装饰充分地融合一起,使建筑得到更好的表现,将世界坚固的建筑排水理念贯彻到现实的建筑中。联系方式:13338802515。
