虹吸雨水斗和天沟怎么连接---智慧雨虹吸雨水

返回列表 来源: 发布日期: 2019.06.12

      要设计虹吸排水系统,首先要在屋顶预留天沟,天沟的材质决定虹吸雨水斗的材质;所以分为两种:一种是 虹吸雨水斗与金属天沟;另一种是虹吸雨水斗与混凝土天沟;那下面我们说一说金属天沟与虹吸雨水斗是怎么连接的。

      虹吸雨水斗部件有哪些?有法兰螺丝、铝合金空气挡板、M6配垫圈和橡胶密封圈螺丝、不锈钢底盘、2个EPDM密封圈、铝合金压环、螺帽组成;了解了虹吸雨水斗这些部件我们再来说与天沟是怎么连接的。

      1、 先根据施工图上的数据,确定虹吸雨水斗的定位尺寸和标高;天沟的最小宽度和深度,天沟内无杂物,雨水斗设置在天沟的最低点

      2、 金属天沟开孔

      3、 2个EPDM密封圈放在天沟开孔处,要无间隙

      4、 不绣钢底盘放置在天沟上侧EPDM密封圈上,铝合金压环放置在天沟下方EPDM密封圈下,确保压紧

      5、 底盘和压环依靠配垫圈和橡胶密封圈的M6螺丝和螺母固定,确保压紧

      6、 铝合金空气挡板用两套螺丝固定,到天沟内边最小距离为75mm

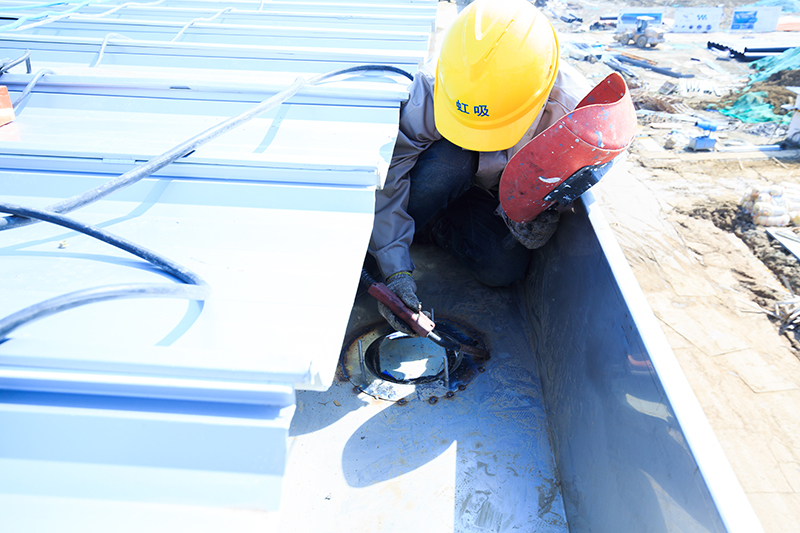

智慧雨虹吸雨水斗安装图

      以上说的就是虹吸雨水斗和金属天沟中怎么连接
