虹吸系统中应注意的几个问题

第一，斗前水深的控制。虹吸雨水斗斗前水深太小，不能有效地形成虹吸满管流，系统不能在虹吸状态下运行，排水能力便不能达到设计要求的状态。斗前水深太大，给屋面增加荷载，为结构安全带来隐患，可能需要提高结构的强度，而造成工程造价的提高。尤其对轻钢结构的屋面，其承载力需结构工程师校核并相应提高，而且对此种屋面，其天沟与与屋面不能完全密闭，斗前水深过高，可能使雨水通过其间缝隙渗漏至室内。在设计中必须予以重视，合理控制天沟深度、斗前水深及屋面、天沟的承载力，并设置必要的溢水系统，防止积水过高，造成危险。

第二、合理地选取暴雨重现期。重现期选取太大时，造成管径偏大，系统大部分工况运行于重力流状态和两相流状态，排水能力达不到设计要求，而且雨水流速偏小，不能对管道形成有效的冲刷力，管道容易堵。重现期取值太小，则遇特大暴雨时，建筑的安全得不到保障。因此应根据工程实际情况，结合本地的气象条件、气象资料，合理选取暴雨重现期。

第三、管径的选取必须经过水力计算。要尽可能的控制管道内雨水流态和负压值，就必须经过严格的水力计算，合理地确定各段的管径。目前，国内外对 虹吸排水系统的计算方法主要有两种，一种是基于满流状态的伯努力方程，其方法是国内水力学课程的基础之一，经过了科学的验证。另一种是基于两相流技术的计算，这种方法是建立在生产厂家自己大量试验基础上的，是半经验的计算方法，是普遍适用，还是只对厂家自己的产品适用还有待定论。目前只有少数专业厂家掌握该项技术，而一般的设计单位缺乏试验的条件，还不能完全掌握此计算方法。

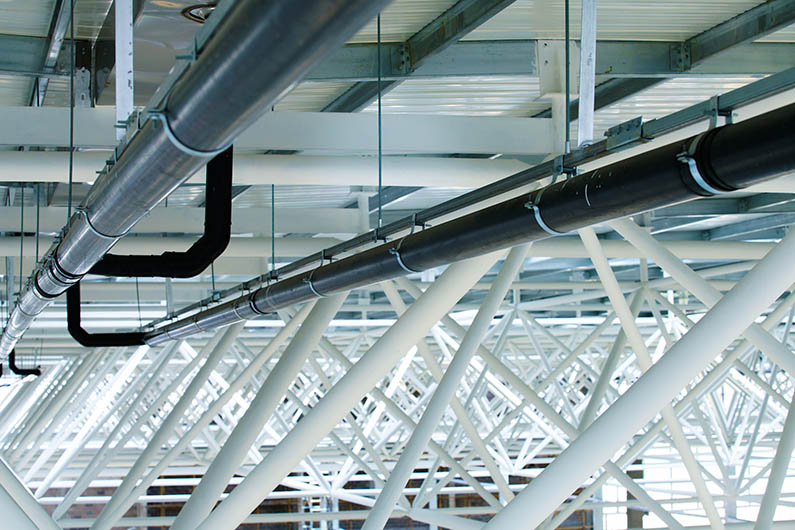

第四、悬吊管的热力补偿，由于热胀冷缩作用，悬吊管的涨力需要受到控制，否则会对建筑的结构造成威胁。现在大多数专业厂家采取用专用的紧固系统，使管道与建筑的结构脱离开来，把大管段涨缩分成若干小管段涨缩，通过紧固系统吸收，从而可以取消伸缩节，保证虹吸不因管道的缝隙而破坏。
