河南联强实业钢结构屋面虹吸排水方案设计-智慧雨虹吸排水

返回列表 来源: 发布日期: 2019.05.29

河南联强实业发展有限公司于2018年8月13日成立,一期项目中新建车间一、车间二2座钢结构厂房,原设计排水为重力流排水,经过与甲方负责人沟通,排水方案将采用钢结构屋面虹吸排水方案设计项目位于 信阳市平桥区明港镇产业集聚区钢城大道北侧,项目总投资约15亿元。


河南联强实业发展有限公司

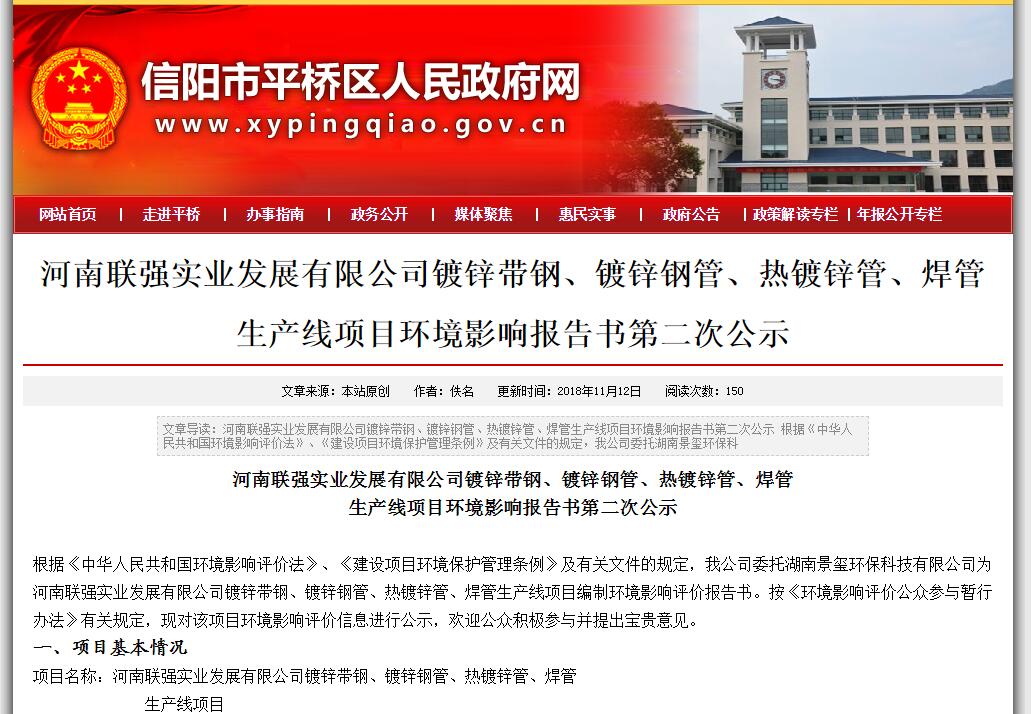

河南联强实业发展有限公司镀锌带钢、镀锌钢管、热镀锌管、焊管生产线项目环境影响报告书第二次公示

为什么排水方式要采用钢结构屋面虹吸排水方案设计?屋面虹吸排水有什么优势?

1.屋面虹吸排水较重力流排水,排水效率更高!

通过计算,同管径下,虹吸排水效率是重力流排水的3倍。达到最大流量时,虹吸排水雨水斗斗前水深比重力雨水斗斗前水深更低,天沟更安全。

2.屋面虹吸排水系统较重力流排水,排水立管数量更少!

一般重力流排水每立柱均有排水立管,如屋面面积较大,每个立柱将设置2根排水立管。而虹吸排水每一条天沟视屋面面积大小,仅设置2~6套虹吸排水系统,即仅需要2~6根排水立管。

虹吸排水与重力排水区别

3.屋面虹吸排水系统不需要在车间内部设置排水沟或雨水井!

虹吸排水系统所有排水均直接排放至车间外,不需要在车间内部设置排水沟与雨水井,大大杜绝了车间内污物污染雨水的情况,实现车间内部的雨污分流。

4.屋面虹吸排水系统采用HDPE管,较重力排水PVC管道,耐冲击,不易老化,寿命更长!

钢结构屋面虹吸排水方案设计

那么针对河南联强这个项目,钢结构屋面虹吸排水方案设计怎么设计呢?

1.首先根据屋面情况,划分汇水区域,计算各汇水区域面积及雨水流量。

此项目虹吸排水系统参照河南信阳地区暴雨重现期10年,5分钟暴雨强度5.84L/s*㎡设计,在天沟合适位置开设溢流口,虹吸系统加溢流口满足河南信阳地区暴雨重现期50年的强度要求。

其中车间一屋面汇水面积约24170㎡,车间二屋面汇水面积约33340㎡。

2.在天沟内合理布置虹吸雨水斗

车间一共设置14套虹吸排水系统,选用TY75型虹吸雨水斗20个,选用TY90型虹吸雨水斗49个。车间二共设置23套虹吸排水系统,选用TY75型虹吸雨水斗36个,选用TY90型虹吸雨水斗 71个。

3.绘制虹吸排水系统管线。

根据现场实际情况绘制虹吸排水系统管线,管线走向一定要根据后续现场实际安装情况进行排布。

4.对虹吸排水方案管径进行校核深化,以满足虹吸排放要求。

5.出图。

智慧雨(常州)雨水技术工程有限公司是一家专注于建筑水节能技术的研发、制造、销售等为主的科技类公司。主营产品为: 屋面虹吸式雨水排放系统    智慧雨任用建筑师、给排水工程师以及建筑结构的专才,通过对建筑的深入理解及远见,有机地将排水工程与建筑、结构、装饰充分地融合一起,使建筑得到更好的表现,将世界坚固的建筑排水理念贯彻到现实的建筑中。联系方式:13338802515。
