常州文化广场虹吸排水设计[智慧雨]虹吸排水立管少,排水快

返回列表 来源: 发布日期: 2019.08.05

常州文化广场虹吸排水设计,工程位于市民广场南侧,东至晋陵北路,南至锦绣路,西至惠山南路,北至龙城大道。虹吸排水立管少,排水效率高,成为大多数建筑屋面排水首选。


常州文化广场虹吸排水设计

文化广场由南、北两大部分组成,其中,南侧为4幢板式楼,北侧的设计是从江南拱桥中汲取的创意,通过6个相同形状、不同方向旋转的拱形单体构建成江南石拱桥的建筑形象。通过不同的转向,亦形成了月亮桥形态的建筑入口,呈现出“下小上大”极具雕塑感的综合体,再辅以中央水溪等景观,营造出江南水乡小桥流水的意境。


常州文化广场虹吸排水设计

常州文化广场虹吸排水设计参数如下:

常州文化广场9#楼:按常州地区50年重现期暴雨强度5.83l/s*100m2设计虹吸排水系统,100年重现期暴雨强度6.40l/s*100m2设计溢流系统。本工程屋面汇水面积为5020M2,共设置5套虹吸雨水系统,选用TY75型雨水斗3个,TY90型雨水斗10个。5套溢流系统选用TY75型雨水斗5个。

常州文化广场虹吸排水设计

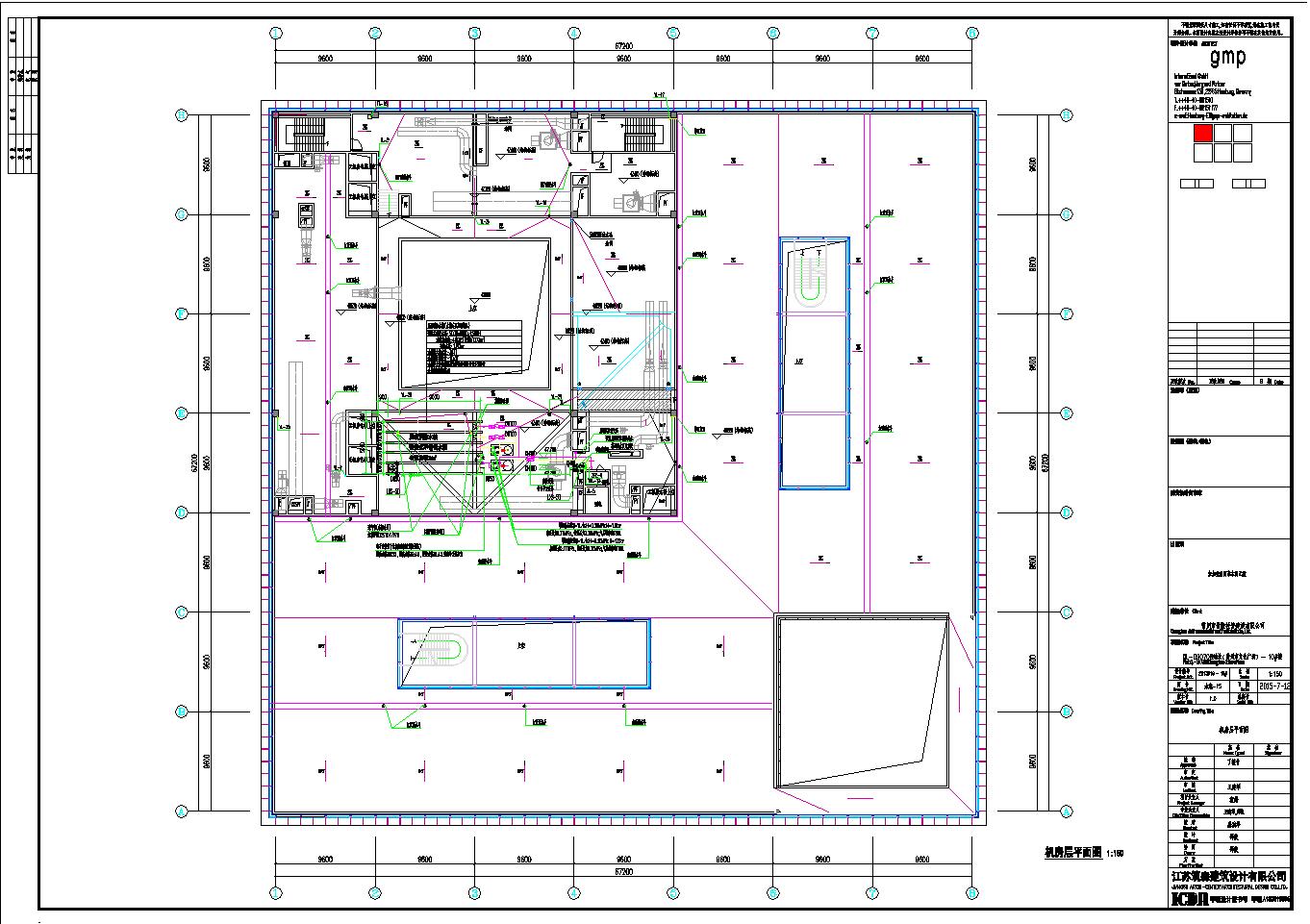

常州文化广场9#楼机房层平面图

常州文化广场虹吸排水设计

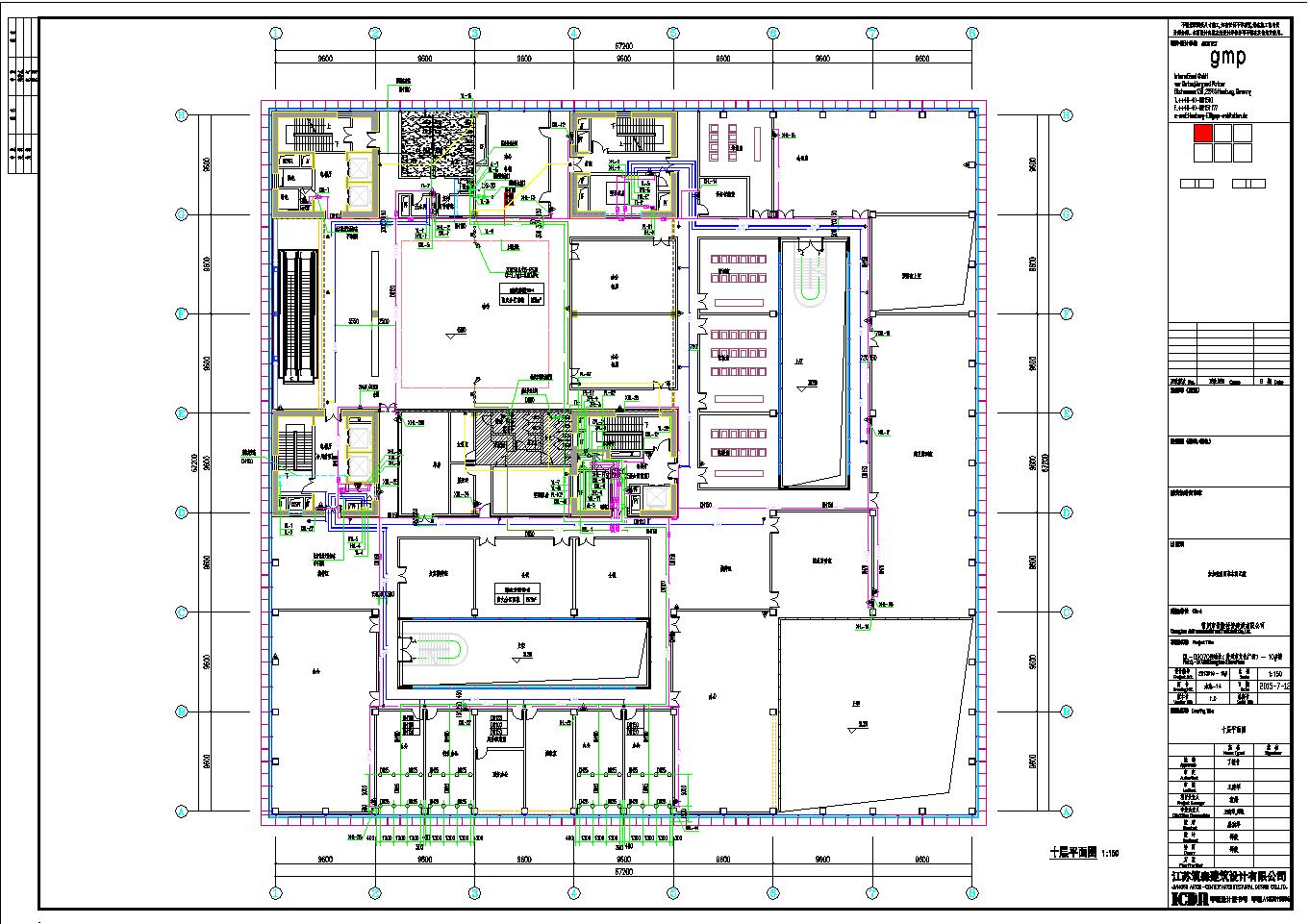

常州文化广场9#楼十层平面图

常州文化广场虹吸排水设计

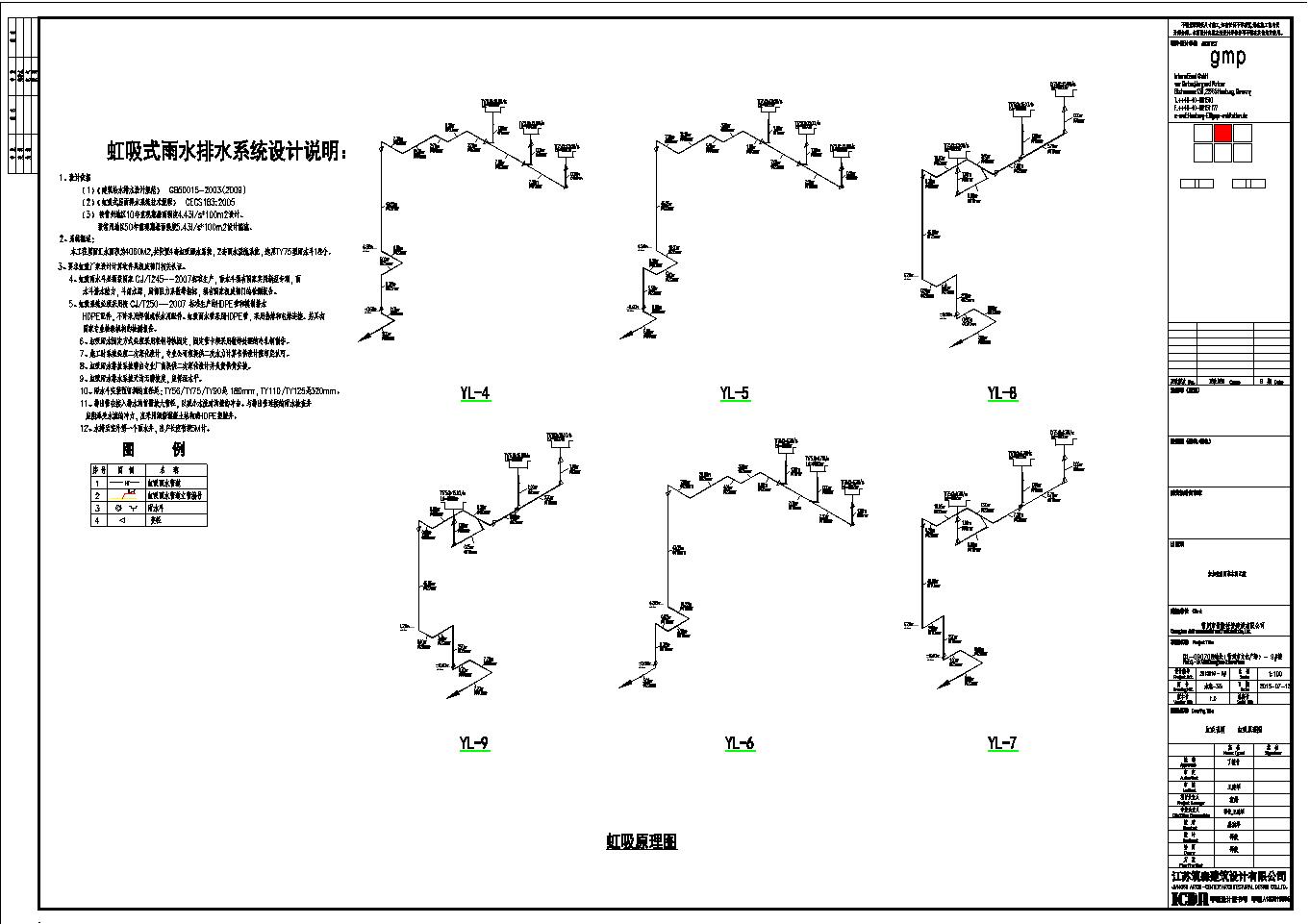

常州文化广场9#楼虹吸排水设计说明及虹吸排水系统图

常州文化广场10#楼按常州地区50年重现期暴雨强度5.83l/s*100m2设计虹吸排水系统, 100 年重现期暴雨强度6.40l/s*100m2设计溢流系统。本工程屋面汇水面积为4060M2,共设置4套虹吸雨水系统,2套雨水溢流系统,选用TY75型雨水斗18个。


常州文化广场虹吸排水设计

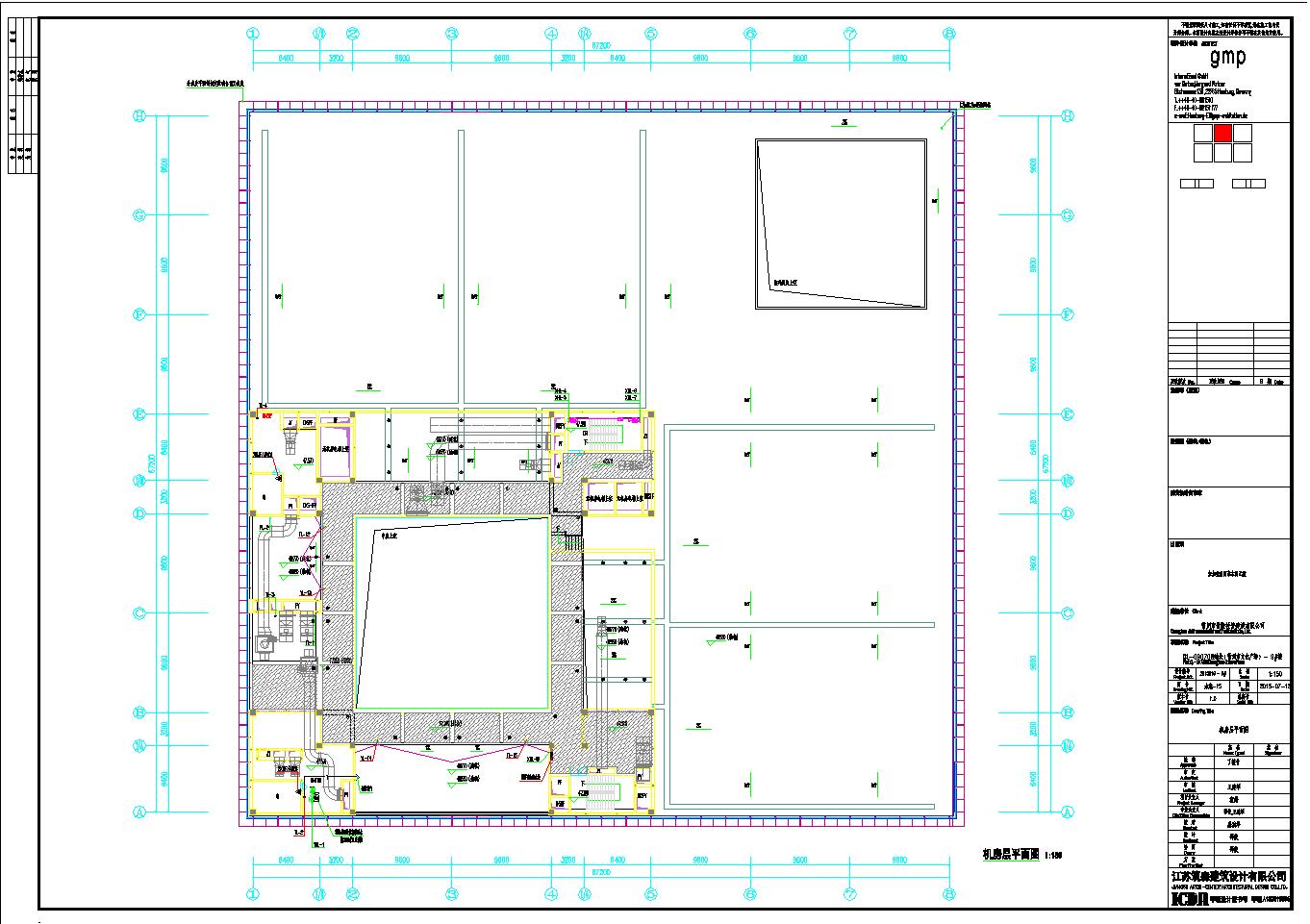

常州文化广场10#楼机房层平面图

常州文化广场虹吸排水设计

常州文化广场10#楼十层平面图

常州文化广场虹吸排水设计

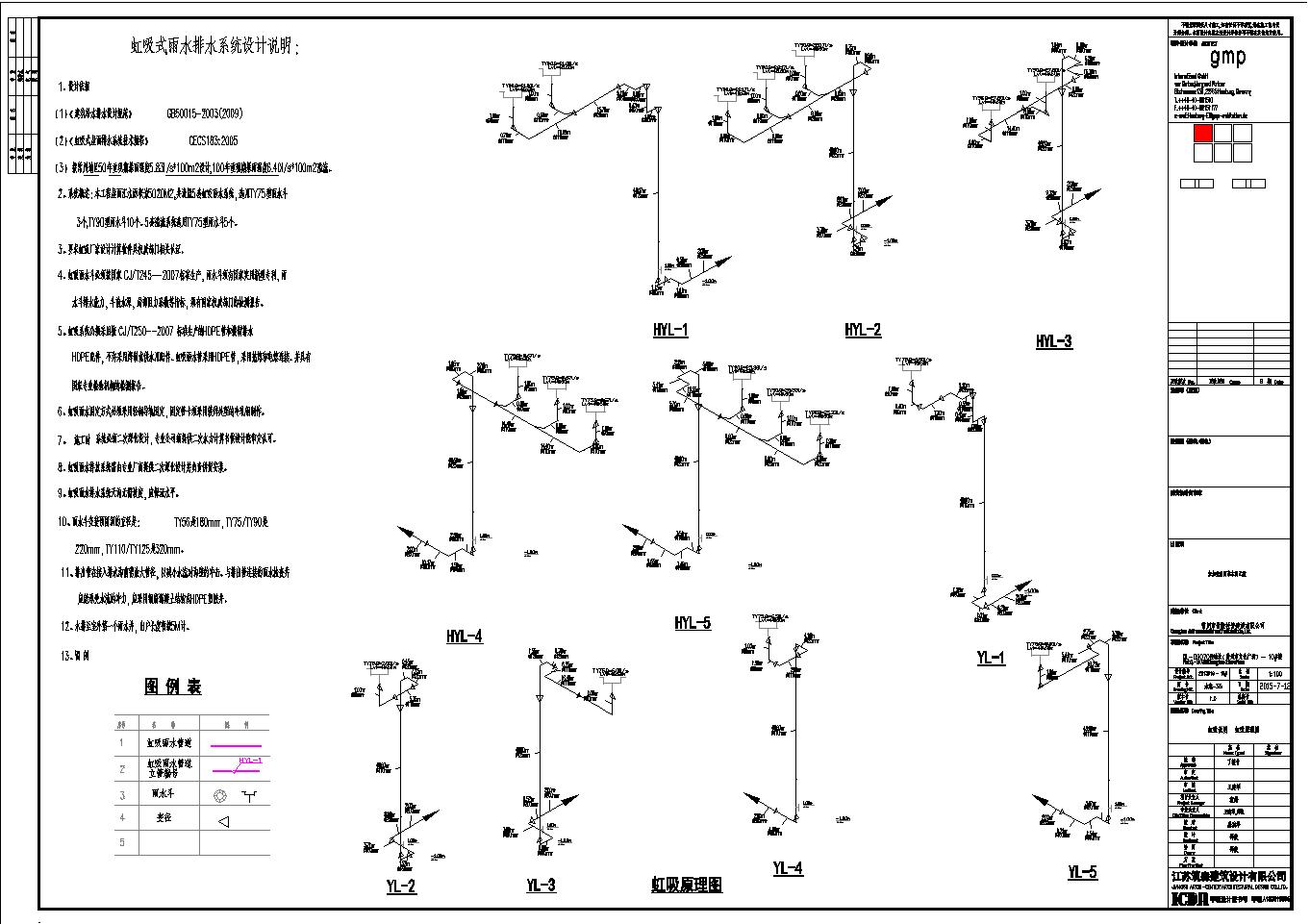

常州文化广场10#楼虹吸排水设计说明及虹吸排水系统图

智慧雨(常州)雨水技术工程有限公司专注屋面虹吸排水16年!虹吸排水产品通过ISO9001/14001/18001认证,虹吸雨水斗获得2项发明专利,运用智慧雨屋面虹吸排水设计3.0计算软件,虹吸排水设计雨量设计更精准!智慧雨24小时服务热线:13338802515 / 0519-88790559
